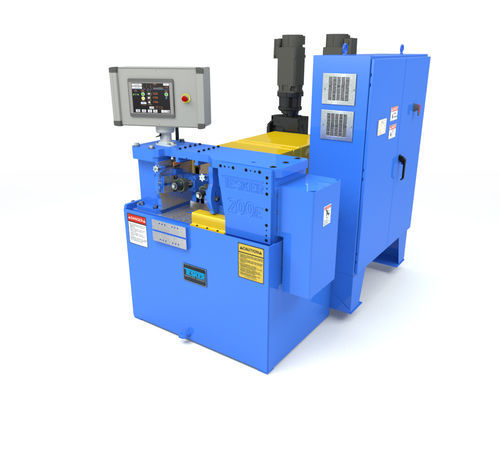

Máquina laminadora de roscas 200E

Descripción general
El Tesker Model 200E es una máquina de laminado de roscas de 2 matrices diseñada para laminado infeed y thrufeed de barras roscadas y varillas. Incorpora rodillos de alto par y presión de laminado ajustable para producción repetible en entornos industriales.

Especificaciones de la máquina (según tabla de producto)

• Tipo: Infeed & Thrufeed
• Capacidad: 2 inches
• Presión de laminado: Ajustable hasta 24,000 lbs.

Motores

• Accionamiento de husillo: 15 HP
• Refrigeración: 1/4 HP, Capacidad 50 Gal

Matrices

• Diámetro máximo: 6 inches
• Ancho máximo de cara: 3-1/2 inches
• Tamaño de husillo: 1-1/2 inches (otras tamaños disponibles)
• Velocidades de husillo: Variables
• RPM de husillo: 45 - 200 (otras velocidades disponibles)

Dimensiones en planta

• Ancho: 56 inches
• Longitud: 66 inches
• Altura: 62 inches
• Peso: 3,000 lbs.

Equipo estándar Tesker Model 200E 2-matrices

• Tie Arm Hydraulic Stop Block Assembly — tope mecánico ajustable que evita el sobrelaminado de barras thrufeed.

Opciones disponibles Tesker Model 200E 2-matrices

• Servo Drive — control independiente del eje de accionamiento del husillo con alineación radial de matrices desde la HMI
• Interruptor de límite de control de longitud de rosca — posiciona la longitud de rosca al laminar parte de una varilla
• Acoplamiento de alineación radial de matrices — ajuste rotacional separado para laminado cerca de un tope
• Soporte frontal 'L' con fijación de alimentación de barra frontal — sujeción de trabajo ajustable en la parte frontal de la máquina
• Ensamblaje de tope trasero con muelle y base — tope de pieza con muelle para posicionamiento en infeed
• Sujeción de pieza con tope de muelle — sujeción manual para seguridad del operario
• Versa III Auto Oil Lubrication System — sistema automático de lubricación del deslizamiento de alimentación
• Oil 1 Shot Manual Lubrication Unit — bomba manual para lubricar el deslizamiento de alimentación
• Indicador de toe-in cerrado — referencia para ajustar la matriz de cabeza izquierda en caso de conicidad
• Soportes de rodillo exteriores (juego de 2) — mayor espacio para la pieza detrás de los soportes del husillo
• Soportes centrales (juego de 2) — soportan el tubo central
• Tubo de soporte central — requerido por tamaño para piezas que salen por la parte trasera
• Sujeción superior — asegura el material entre matrices para varillas y espárragos de alta velocidad
• Dispositivos de alimentación y recepción — fijaciones a medida para necesidades específicas

Especificaciones técnicas

• Tipo: Infeed & Thrufeed
• Capacidad: 2 inches
• Diámetro máximo de matriz: 6 inches
• Ancho máximo de cara de matriz: 3-1/2 inches
• Tamaño de husillo: 1-1/2 inches (otras tamaños disponibles)
• Accionamiento de husillo: 15 HP
• RPM de husillo: 45 - 200 (variable; otras velocidades disponibles)
• Presión de laminado: Ajustable hasta 24,000 lbs.
• Refrigeración: 1/4 HP; capacidad 50 gallons
• Huella en planta: 56" W x 66" L x 62" H
• Peso: 3,000 lbs.
• Eléctrico: Cableado según NFPA 79 para 480 volt, 3 fases, 60 Hz (otras tensiones disponibles)

Todos los modelos están cableados según la norma NFPA 79 para operación a 480 volt, 3 fases, 60 Hz. Otras tensiones disponibles con coste adicional. Las especificaciones pueden cambiar sin previo aviso. El uso de utillajes y protecciones adicionales puede ser necesario según el trabajo. Tesker Manufacturing Corporation no asume responsabilidad por utillajes o protecciones diseñados, fabricados o instalados por terceros.
