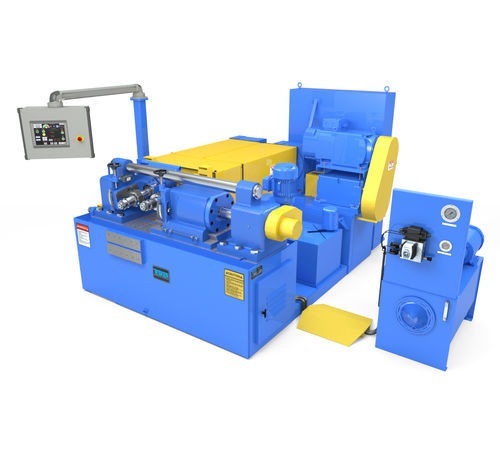

Máquina laminadora de roscas 440E

de alta precisión

Lema del modelo
Más fuerza para aleaciones más duras

Descripción general
Diseñada para mayor resistencia y rigidez, la Tesker Model 440E máquina laminadora de roscas 2-matrices ofrece fiabilidad rentable en aplicaciones exigentes. La máquina es apta para operaciones con alimentación de entrada (infeed) y alimentación a través (thrufeed) y es configurable para distintos tamaños y velocidades de husillo.

Especificaciones de la máquina Tesker Model 440E 2-matrices:
Tipo: Infeed y Thrufeed
Capacidad: 4-1/2"
Presión de laminado: Ajustable hasta 125.000 lbs.

Motores
Accionamiento del husillo: 60 HP (variable)/40 HP (4 velocidades)
Hidráulico: 5 HP, capacidad 50 Gal
Refrigerante: 1/2 HP, capacidad 120 Gal

Matrices
Diámetro máximo: 9"
Ancho máximo de cara: 8"
Tamaño de husillo: 3" (otras medidas disponibles)
Velocidades de husillo: Variable o manual 4 velocidades
RPM husillo: 10 - 170 (otras velocidades disponibles)

Dimensiones en planta
Ancho: 92"
Longitud: 102"
Altura: 68"
Peso: 16.000 lbs.

Todos los modelos cableados según la norma NFPA 79 para funcionamiento a 240 o 480 voltios, 3 fases, 60 Hz. Otras tensiones disponibles con coste adicional. Las especificaciones pueden cambiar sin previo aviso. Tenga en cuenta que puede ser necesario el uso de utillajes y protectores adicionales según la pieza trabajada. Tesker Manufacturing Corporation no asume responsabilidad por utillajes o protectores diseñados, fabricados o instalados por terceros.

Equipo estándar

• Servo Drive - Control independiente de alta precisión del eje de accionamiento del husillo. Menos componentes y mantenimiento. Alineación radial de matrices vía control motor desde la interfaz HMI.

Opciones disponibles

• Versa III Auto Oil Lubrication System - Sistema automático de lubricación del deslizador de alimentación.
• Hydraulic Slow Release Valve - Usado en laminado pesado; libera la fuerza de laminado lentamente para evitar la deformación del perfil de rosca.
• Tacómetro RPM del husillo - Indica las RPM del husillo.
• Final de carrera de control de longitud de rosca - Usado al laminar roscas en parte de una varilla; permite posicionar para obtener la longitud de rosca deseada.
• Acoplamiento de alineación radial de matrices - Permite ajuste rotacional separado de un husillo respecto al otro para emparejar matrices infeed o de avance helicoidal lento.
• Soporte frontal en "L" incluyendo fixture de alimentación frontal - Dispositivo de sujeción ajustable que se fija al frente de la máquina.
• Ensamblaje de tope trasero con resorte y base - Posiciona la pieza para laminado infeed y es accionado por resorte para movimiento ligero de la pieza.
• Retenedor de pieza con tope accionado por resorte - Operación manual; mantiene la pieza sobre la cuchilla de soporte dejando las manos a distancia segura durante el laminado.
• Ensamblaje de bloque de tope hidráulico de brazo de unión - Tope mecánico ajustable que previene el sobrerollado del extremo posterior de barras thrufeed.
• Indicador de toe-in encapsulado - Proporciona referencia para ajustar la matriz de la cabeza principal izquierda para el cono de la pieza.
• Soportes de rodillo externos (1 juego/2 piezas) - Detrás de los bloques de soporte del husillo; proporcionan mayor holgura para la pieza.
• Soportes centrales (1 juego/2 piezas) - Soportan el tubo central.
• Tubo de soporte central (1 necesario por cada tamaño) - Contiene piezas que salen por la parte trasera de la máquina; uno necesario por cada tamaño.
• Sujeción superior - Captura material entre matrices y cuchillas de soporte para ejecutar pernos de alta velocidad y varillas roscadas.
• Fixtures de alimentación y recepción - Fixtures de alimentación y recepción diseñados a medida según necesidades específicas.

Especificaciones técnicas

• Tipo: Infeed y Thrufeed
• Capacidad: 4-1/2"
• Presión de laminado: Ajustable hasta 125.000 lbs.
• Accionamiento del husillo: 60 HP (variable) / 40 HP (4 velocidades)
• Hidráulico: 5 HP, capacidad 50 Gal
• Refrigerante: 1/2 HP, capacidad 120 Gal
• Diámetro máximo de matriz: 9"
• Ancho máximo de cara: 8"
• Tamaño de husillo: 3" (otras medidas disponibles)
• Velocidades de husillo: Variable o manual 4 velocidades
• RPM husillo: 10 - 170 (otras velocidades disponibles)
• Ancho en planta: 92"
• Longitud en planta: 102"
• Altura: 68"
• Peso: 16.000 lbs.
• Eléctrico: Cableado según NFPA 79 para 240 o 480V, 3 fases, 60Hz (otras tensiones disponibles)
