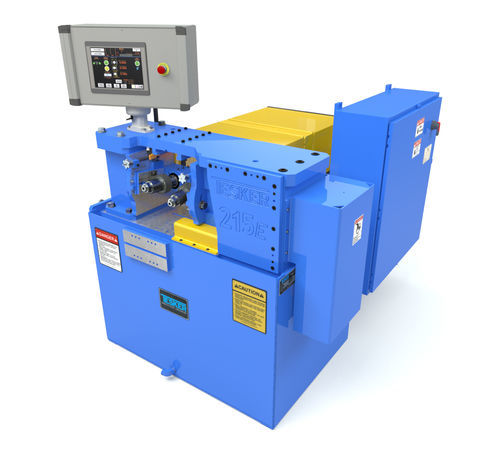

Laminado de roscas 215E

Resumen
Máquina compacta de roscado por laminado de 2 matrices para operaciones Infeed y Thrufeed. El Tesker Model 215E ofrece laminado preciso y repetible para espárragos, varillas roscadas y piezas similares, con velocidades de husillo variables y capacidad de husillo de 2".

Equipamiento estándar

• Tacómetro de RPM del husillo — Indica las RPM del husillo.

Opciones disponibles

• Servo Drive — Control independiente de alta precisión del eje de accionamiento del husillo. Menos componentes y mantenimiento. Alineación radial de matrices mediante control de motor desde la interfaz HMI.
• Interruptor de límite de control de longitud de rosca — Se utiliza al laminar roscas en una parte de una varilla. La varilla atraviesa hasta que golpea el interruptor de límite y la cabeza se abre. El interruptor puede posicionarse desde detrás de las matrices hasta las cajas de engranajes en la parte trasera de la máquina, permitiendo una longitud de rosca en este rango.
• Acoplamiento de alineación radial de matrices — Permite el ajuste rotacional independiente de un husillo respecto al otro para emparejar matrices de infeed o de avance helicoidal lento, manteniendo las caras de las matrices parejas cuando se desea. Las matrices pueden emparejarse lateralmente, pero al laminar por infeed cerca de un hombro, el alineado rotacional es deseable. El avance helicoidal lento debe alinearse sólo radialmente. El acoplamiento no es necesario para el laminado normal infeed o thrufeed.
• Soporte frontal en "L" incluyendo accesorio de alimentación frontal de barra — Accesorio de sujeción ajustable que se fija en el frente de la máquina.
• Ensamblaje de tope trasero con resorte y base — El tope trasero con muelle posiciona la pieza en la ubicación deseada para el laminado por infeed y está cargado por resorte para permitir un leve movimiento de la pieza.
• Sujeción de pieza con tope cargado por resorte — Operado manualmente mantiene la pieza en la cuchilla de soporte para que los dedos estén a una distancia segura durante el laminado.
• Indicador de toe-in cerrado — Proporciona una referencia para ajustar la matriz de la cabeza principal izquierda para el cono de la pieza.
• Soportes de rodillo exteriores (1 juego/2 pcs) — Detrás de los bloques de soporte del husillo. Proporciona más holgura para la pieza (pernos de cabeza grande, etc.).
• Soportes centrales (1 juego/2 pcs) — Soportan el tubo central.
• Tubo de soporte central (1 necesario por tamaño) — Contiene las piezas por la parte trasera de la máquina. Se necesita uno por cada tamaño.
• Portaholder superior — Retiene el material entre las matrices y las cuchillas de soporte para ejecutar espárragos de alta velocidad y varilla roscada.
• Accesorios de alimentación y recepción — Accesorios de alimentación y recepción diseñados a medida para sus necesidades específicas.

Notas
Todos los modelos cableados según la norma NFPA 79 para operación a 480 voltios, 3 fases, 60 Hz. Otras tensiones disponibles con coste adicional. Especificaciones sujetas a cambios sin previo aviso.

Especificaciones técnicas

• Tipo: Infeed & Thrufeed
• Capacidad: 2"
• Presión de laminado: Ajustable hasta 35,000 lbs.
• Motores — Accionamiento de husillo: 20 HP
• Refrigerante: 1/4 HP, capacidad 50 Gal
• Matrices — Diámetro máximo: 6"
• Matrices — Anchura máxima de cara: 4-1/2"
• Tamaño de husillo: 2" (otras tamaños disponibles)
• Velocidades de husillo: Variables
• Rango de velocidad de husillo (donde se indica): 40-180 (otras velocidades disponibles)
• Dimensiones en planta — Ancho: 56"; Largo: 84"; Alto: 51"
• Peso: 4,500 lbs.
