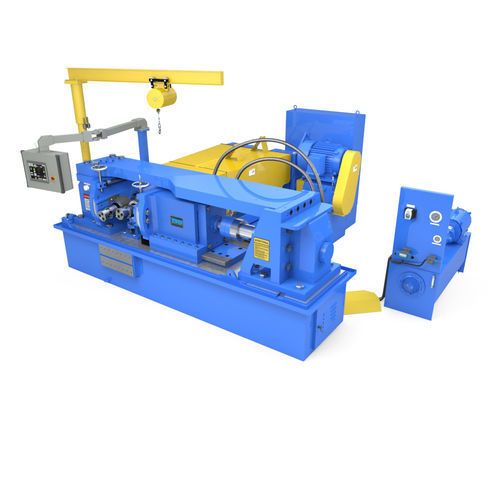

Máquina laminadora de roscas 740E

de alta precisión

Descripción general
El Tesker Model 740E es una máquina de laminado de roscas construida con Ultra Ridged Loadcell, configurada para 2-die y diseñada para operaciones infeed y thrufeed. Acepta matrices de tamaño económico para reducir costes de utillaje y soporta trabajos de laminado de alta carga.

Equipo estándar

• Servo drive: Control independiente de alta precisión del eje de accionamiento del husillo con menos componentes y mantenimiento. Alineación radial de matrices mediante control motor desde la HMI.
• Soporte frontal "L" con dispositivo de alimentación de barra frontal: Utillaje de sujeción ajustable que se fija en la parte frontal de la máquina.
• Ensamblaje de tope trasero con resorte y base: Posiciona las piezas para el laminado por infeed y permite un ligero movimiento mediante el resorte.
• Sistema de lubricación automática Versa III: Lubricación automática del carro de alimentación.
• Válvula hidráulica de liberación lenta: Libera gradualmente la fuerza de laminado en trabajos pesados para evitar deformación de la forma del hilo.
• Tacómetro de RPM del husillo: Muestra las RPM del husillo.

Opciones disponibles

• Acoplamiento de alineación radial de matrices: Permite ajuste rotacional independiente entre husillos para igualar matrices de infeed o matrices helicoidales de baja alimentación cuando sea necesario.
• Indicador de toe-in cerrado: Proporciona referencia para ajustar la matriz de la cabeza principal izquierda en caso de conicidad de pieza.
• Soportes centrales (juego de 2): Soportan el tubo central.
• Tubo de soporte central (uno por tamaño): Conduce las piezas hacia la parte trasera de la máquina; se requiere uno por tamaño.
• Grúa pluma con equilibrador de aire: Ayuda en el cambio de matrices de gran tamaño.
• Utillajes de alimentación y recepción: Utillajes personalizados para necesidades específicas de manejo de piezas.

Especificaciones técnicas

• Tipo: Infeed & Thrufeed
• Capacidad: 8" (203 mm)
• Presión de laminado: Ajustable hasta 340.000 lb
• Motor de accionamiento del husillo: 75 HP
• Motor hidráulico: 20 HP, capacidad del depósito 80 gal
• Motor de refrigerante: 3/4 HP, capacidad del depósito 200 gal
• Diámetro máximo de matrices: 12" (305 mm)
• Ancho máximo de cara de matrices: 12" (305 mm)
• Tamaño de husillo: 4-3/4" (otros tamaños disponibles)
• Velocidades de husillo: Variables (RPM 5–70; otras velocidades disponibles)
• Dimensiones en planta (A×L×H incl. grúa): 158" × 155" × 106"
• Peso: 46.000 lb
• Eléctrico: Cableado según NFPA 79 para 240 o 480 V, 3 fases, 60 Hz. Otras tensiones disponibles.
• Notas: Especificaciones sujetas a cambios; pueden requerirse utillajes o protecciones adicionales según el trabajo.
