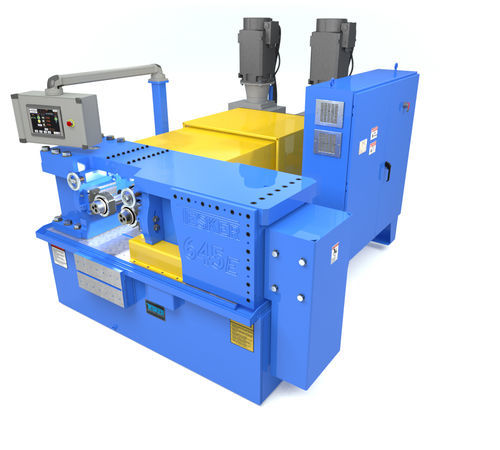

Máquina laminadora de roscas 645E

Resumen
El Tesker Model 645E 2-Die es una máquina de laminado de roscas de alta resistencia para aplicaciones Infeed y Thrufeed, adecuada para piezas tratadas térmicamente. Proporciona hasta 235,000 lb de presión de laminado ajustable y una construcción rígida para un formado de rosca constante.

Especificaciones
Especificaciones de la máquina Tesker Model 645E 2-Die:
Tipo: Infeed & Thrufeed
Capacidad: 6 in
Presión de laminado: Ajustable hasta 235,000 lb

Motores
Accionamiento del husillo: 75 HP (variable) / 50 HP (4 velocidades)
Hidráulica: 10 HP, capacidad 80 Gal
Refrigeración: 1/2 HP, capacidad 120 Gal

Matrices
Diámetro máximo: 10 in
Ancho máximo de cara: 7-1/2 in
Tamaño del husillo: 3-1/4 in (otras tallas disponibles)
Velocidades de husillo: Variable o manual 4 velocidades
RPM husillo: 10 - 125 (otras velocidades disponibles)

Dimensiones en planta
Ancho: 87 in
Longitud: 113 in
Altura: 52 in
Peso: 21,000 lb

Conformidad
Todos los modelos están cableados según la norma NFPA 79 para operación en 480 V, 3 fases, 60 Hz. Otras tensiones disponibles con costo adicional. Las especificaciones pueden cambiar sin previo aviso. Dependiendo de la aplicación, pueden requerirse utillajes o protecciones adicionales; Tesker Manufacturing Corporation no se hace responsable de utillajes o protecciones diseñados o instalados por terceros.

Equipo estándar

• Servo Drive — Control independiente de alta precisión del eje de husillo; menos componentes y mantenimiento; alineación radial de matrices vía control motor desde el HMI.
• Soporte frontal L con accesorio de alimentación de barra frontal — Accesorio de sujeción ajustable fijado al frente de la máquina.
• Conjunto de tope trasero con resorte y base — Posiciona la pieza para el laminado infeed; muelle para permitir ligero movimiento de la pieza.
• Sistema de lubricación automática Versa III — Sistema automático de aceite para la corredera de alimentación.
• Válvula hidráulica de liberación lenta — Libera la fuerza de laminado gradualmente para evitar deformación del perfil de rosca en laminados pesados.
• Tacómetro RPM del husillo — Indica las RPM del husillo.

Opciones disponibles

• Interruptor de límite para control de longitud de rosca — Permite posicionar la longitud de rosca al laminar parte de una varilla.
• Acoplamiento de alineación radial de matrices — Permite ajuste rotacional independiente entre husillos para emparejar matrices infeed o helicoidales.
• Sujeción de pieza con tope de resorte — Sujetador manual que mantiene la pieza en la placa de soporte y garantiza la distancia segura para los dedos.
• Ensamblaje de bloque tope hidráulico de brazo tensor — Tope mecánico ajustable que evita el sobrelaminado del extremo trasero de barras thrufeed.
• Indicador de toe-in cerrado — Referencia para ajustar la matriz de la cabeza principal para el cono de la pieza.
• Soportes de rodillos exteriores (1 juego/2 pcs) — Proporcionan mayor despeje de la pieza detrás de los soportes del husillo.
• Soportes centrales (1 juego/2 pcs) — Soportan el tubo central.
• Tubo de soporte central (uno necesario por tamaño) — Contiene las piezas que salen por la parte trasera de la máquina; uno por tamaño.
• Sujeción superior — Sujeta el material entre matrices y placas de soporte para varillas y tirantes de alta velocidad.
• Accesorios de alimentación y recepción — Accesorios personalizados de alimentación y recepción disponibles.

Especificaciones técnicas

• Tipo: Infeed & Thrufeed
• Capacidad: 6 in
• Presión de laminado: Ajustable hasta 235,000 lb
• Accionamiento del husillo: 75 HP (variable) / 50 HP (4 velocidades)
• Hidráulica: 10 HP, capacidad 80 Gal
• Refrigeración: 1/2 HP, capacidad 120 Gal
• Diámetro máximo de matriz: 10 in
• Ancho máximo de cara: 7-1/2 in
• Tamaño de husillo: 3-1/4 in (otras tallas disponibles)
• Velocidades de husillo: Variable o manual 4 velocidades
• RPM husillo: 10 - 125 (otras velocidades disponibles)
• Dimensiones en planta (W x L x H): 87 in x 113 in x 52 in
• Peso: 21,000 lb
• Cableado: Norma NFPA 79 para 480 V, 3 fases, 60 Hz (otras tensiones disponibles)
