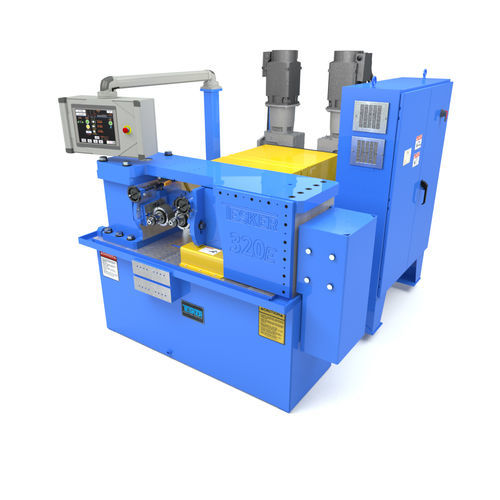

Máquina laminadora de roscas 320E

Descripción general del producto Un sistema popular para laminado de tamaño medio Con husillos que se inclinan en cualquier dirección, así como una huella que ahorra espacio, es fácil ver por qué tantos fabricantes aman la laminadora de roscas Tesker Modelo 320 2-Die. Especificaciones (de la mesa de la máquina) Especificaciones de la Máquina de 2 Troqueles Tesker Modelo 320E: Tipo: Entrada y salida Capacidad: 3 Presión de laminación: Ajustable a 80,000 lbs. Motores - Accionamiento del husillo: 40 HP en modelos de velocidad variable, 30 HP en modelos de 4 velocidades Motores - Hidráulicos: 5 HP, Capacidad 50 Gal Motores - Refrigerante: 1/4 HP, Capacidad 80 Gal Troqueles - Diámetro máximo: 8 Troqueles - Ancho máximo de la cara: 5-1/2" Troqueles - Tamaño del eje: 2-1/2" (otros tamaños disponibles) Matrices - Velocidades del husillo: Variable o manual de 4 velocidades Troqueles - RPM del husillo: 20 - 120 (otras velocidades disponibles) Dimensiones del piso - Ancho: 76 Dimensiones del piso - Largo: 96 Dimensiones del piso - Altura: 52 Peso: 10,000 lbs. Todos los modelos están cableados según las normas NFPA 79 para funcionar con 480 voltios, trifásico, 60 hz. Otros voltajes disponibles a un costo adicional. Especificaciones sujetas a cambio sin previo aviso. Equipamiento estándar

• Servomotor: Control independiente de alta precisión del eje de accionamiento del husillo. Reducción de componentes y mantenimiento. Alineación radial del troquel mediante el control del motor desde la interfaz HMI.
• Sistema de lubricación automática por aceite Versa III: Sistema automático de alimentación de aceite de deslizamiento.
• Válvula hidráulica de liberación lenta: Utilizada en laminación pesada, la función libera la fuerza de laminación lentamente para evitar la deformación de la forma de la rosca.
• Tacómetro de RPM del husillo: Lee las RPM del husillo.

Opciones Disponibles

• Interruptor de límite de control de longitud de rosca: Se utiliza al laminar roscas en parte de una varilla; permite posicionar la longitud de la rosca mediante la colocación de un interruptor de límite.
• Acoplamiento de alineación de matriz radial: Permite el ajuste rotacional independiente de un husillo con respecto al otro para hacer coincidir las matrices de alimentación lenta helicoidal o de alimentación de entrada; mantiene las caras de las matrices uniformes cuando se desea.
• Soporte en "L" frontal que incluye fijación de alimentación de barra frontal: Accesorio de sujeción de trabajo ajustable que se acopla a la parte delantera de la máquina.
• Conjunto de tope trasero accionado por resorte con base: El tope de piezas accionado por resorte coloca la pieza en la posición deseada para el laminado de entrada y permite un ligero movimiento de la pieza.
• Sujetador de piezas con tope accionado por resorte: accionado manualmente; sujeta la pieza en la hoja de soporte para que los dedos estén a una distancia segura durante el laminado.
• Conjunto de bloque de tope hidráulico del brazo de amarre: Tope mecánico ajustable que evita el exceso de laminado en el extremo posterior de las barras de avance.
• Indicador de convergencia cerrado: Proporciona una referencia para ajustar la matriz del cabezal principal izquierdo para la conicidad de la pieza.
• Válvula hidráulica de liberación lenta (opcional): Utilizada en laminación pesada para liberar la fuerza de laminación lentamente y evitar la deformación de la forma de la rosca.
• Soportes de rodillos exteriores (1 juego/2 piezas): Detrás de los bloques de soporte del husillo; proporciona más espacio libre de la pieza para tornillos de cabeza grande, etc.
• Soportes centrales (1 juego/2 piezas): Soporta el tubo central.
• Tubo de soporte central (1 necesario para cada tamaño): Contiene piezas fuera de la parte trasera de la máquina; se necesita uno para cada tamaño.
• Soporte superior: Captura el material entre las matrices y las cuchillas de soporte de trabajo para ejecutar espárragos de alta velocidad y varilla roscada.
• Aparatos de alimentación y recepción: Dispositivos de alimentación y recepción diseñados a medida para necesidades específicas.

Características / Especificaciones técnicas

• Tipo: Infeed & Thrufeed
• Capacidad (diámetro máximo de pieza): 3"
• Presión de laminación: hasta 80.000 lbs (ajustable)
• Potencia de accionamiento del husillo: 40 HP (velocidad variable) o 30 HP (4 velocidades)
• Potencia hidráulica: 5 HP, capacidad de 50 galones
• Bomba de refrigerante: 1/4 HP, 80 galones de capacidad
• Matrices - Diámetro máximo: 8"
• Matrices - Ancho de cara máximo: 5-1/2"
• Tamaño del husillo: 2-1/2" (otros tamaños disponibles)
• Velocidades del husillo/RPM: Variable o manual de 4 velocidades; 20 - 120 RPM (otras velocidades disponibles)
• Huella en el suelo (ancho x largo x alto): 76" x 96" x 52"
• Peso: 10.000 lbs
• Eléctrico: Cableado según NFPA 79 para 480V, trifásico, 60Hz (otros voltajes disponibles)
