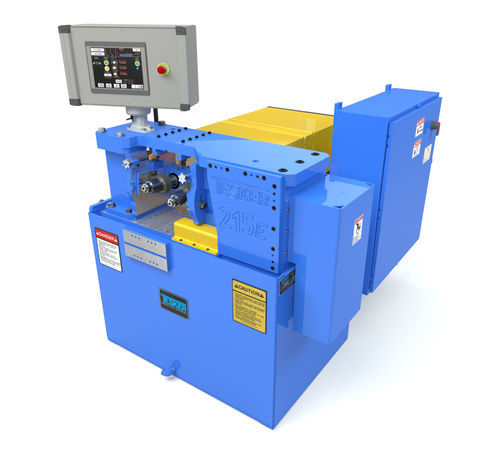

Máquina laminadora de roscas 215E

de alta precisión

Visión general
El Tesker Model 215E 2-matrices es una máquina de laminado de roscas de dos matrices diseñada para el laminado por alimentación y paso continuo con precisión y repetibilidad en espárragos, barras roscadas y componentes de sujeción. Ofrece presión de laminado ajustable y velocidades de husillo variables para distintos requisitos de producción.

Especificaciones de la máquina Tesker Model 215E 2-matrices:

• Tipo: Alimentación y paso continuo
• Capacidad: 2 in
• Presión de laminado: Ajustable hasta 35,000 lbs.

Motores

• Accionamiento del husillo: 20 HP
• Refrigeración: 1/4 HP, capacidad 50 Gal

Matrices

• Diámetro máximo: 6 in
• Ancho máximo de cara: 4-1/2 in
• Tamaño de husillo: 2 in (otras medidas disponibles)
• Velocidades del husillo: Variables (rango típico 40–180 RPM; otras velocidades disponibles)

Dimensiones en planta

• Ancho: 56 in
• Longitud: 84 in
• Altura: 51 in
• Peso: 4,500 lbs.

Eléctrico y notas

• Todos los modelos cableados según NFPA 79 para operación en 480 V, 3 fases, 60 Hz. Otras tensiones disponibles con coste adicional.
• Especificaciones sujetas a cambios sin previo aviso.
• Pueden requerirse utillajes y protecciones adicionales según el trabajo. Tesker Manufacturing Corporation no asume responsabilidad por utillajes o protecciones diseñados, fabricados o instalados por terceros.

Equipo estándar

• Tacómetro RPM de husillo – Indica las RPM del husillo.

Opciones disponibles

• Servo Drive – Control independiente de alta precisión del eje de accionamiento del husillo; reduce componentes y mantenimiento. Alineación radial de matrices mediante control motor desde la interfaz HMI.
• Interruptor de límite para control de longitud de rosca – Para roscar parcialmente una varilla; posiciona y abre la cabeza cuando la varilla golpea el interruptor; ajustable desde detrás de las matrices hasta las cajas de engranajes posteriores.
• Acoplamiento de alineación radial de matrices – Permite ajuste rotacional independiente entre husillos para emparejar matrices de alimentación o matrices de avance lento helicoidal.
• Soporte frontal en L incluido gabarito de alimentación frontal – Gabarito de sujeción ajustable que se fija al frente de la máquina.
• Conjunto de tope trasero con resorte y base – Tope de pieza con resorte para posicionamiento en alimentación con ligero movimiento de la pieza.
• Sujeción de pieza con tope cargado por resorte – Sujeción manual que asegura la pieza en la placa de soporte durante el laminado.
• Indicador de inclinación cerrado – Referencia para ajustar la matriz de la cabeza principal izquierda para obtener el ángulo deseado.
• Soportes de rodillos extero (1 juego / 2 pcs) – Colocados detrás de los bloques de soporte del husillo para mayor espacio libre de pieza.
• Soportes centrales (1 juego / 2 pcs) – Soportes para tubo central.
• Tubo de soporte central (uno por tamaño) – Conduce las piezas fuera de la parte trasera de la máquina; uno necesario por tamaño.
• Sujeción superior – Captura el material entre las matrices y las placas de soporte para funcionamiento de alta velocidad de espárragos y barras roscadas.
• Gabaritos de alimentación y recepción – Gabaritos personalizados de alimentación y recepción según sus necesidades específicas.

Especificaciones técnicas

• Tipo: Alimentación y paso continuo
• Capacidad: 2 in
• Presión de laminado: Ajustable hasta 35,000 lbs.
• Accionamiento del husillo: 20 HP
• Refrigeración: 1/4 HP, capacidad 50 Gal
• Diámetro máximo de matriz: 6 in
• Ancho máximo de cara de matriz: 4-1/2 in
• Tamaño de husillo: 2 in (otras medidas disponibles)
• Velocidades de husillo: Variables (40–180 RPM típ.)
• Ancho en planta: 56 in
• Longitud en planta: 84 in
• Altura en planta: 51 in
• Peso: 4,500 lbs.
