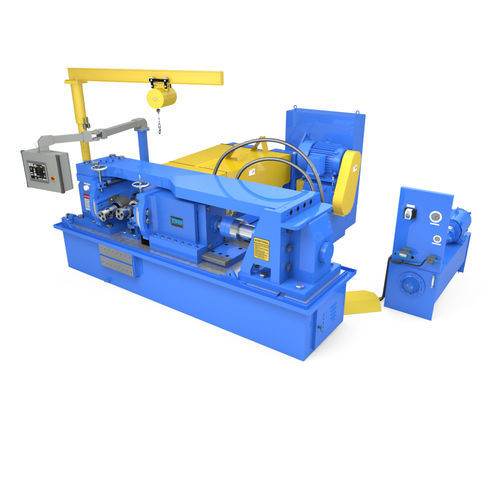

Máquina laminadora de roscas 840E

hidráulicade alta precisión

Visión general
La Tesker Model 840E 2-matrices es una máquina de laminado de roscas tipo infeed & thrufeed, diseñada para aplicaciones de gran diámetro y trabajo pesado. Acepta hasta 24" de capacidad y proporciona una presión de laminado ajustable de hasta 650,000 lb.

Especificaciones clave

• Tipo: Infeed & Thrufeed
• Capacidad: 24"
• Presión de laminado: Ajustable hasta 650,000 lb
• Accionamiento del husillo: 100 HP
• Hidráulica: 30 HP (capacidad 100 Gal)
• Refrigeración: 3/4 HP (capacidad 200 Gal)
• Diámetro máximo de matrices: 16"
• Ancho máximo de cara de matrices: 15"
• Tamaño del husillo: 5-1/2" (otras medidas disponibles)
• Velocidades de husillo: Variables (RPM 2 - 50; otras velocidades disponibles)
• Dimensiones en planta (A x L x H): 216" x 255" x 106" (con grúa)
• Peso: 96,000 lb
• Eléctrico: Cableada según NFPA 79 para 240 o 480 V, 3 fases, 60 Hz (otras tensiones disponibles)

Motores y utilidades
Incluye accionamiento de husillo de 100 HP, motor hidráulico de 30 HP con depósito de 100 Gal y bomba de refrigerante 3/4 HP con tanque de 200 Gal. Configuración conforme a NFPA 79; se pueden suministrar voltajes y frecuencias alternativas.

Matrices y utillaje
Admite matrices de hasta 16" de diámetro y 15" de ancho de cara. Husillo estándar de 5-1/2" con velocidades variables. Soportes centrales y tubos de soporte están disponibles para operaciones thrufeed; se pueden suministrar otras dimensiones según las piezas.

Equipo estándar

• Servo Drive — control independiente de alta precisión del eje del husillo; menos componentes y mantenimiento; alineación radial de matrices mediante control motor desde la HMI.

Opciones disponibles

• Soporte delantero en "L" incluyendo fixture de alimentación frontal
• Conjunto de tope trasero con muelle y base
• Sistema automático de lubricación Versa III
• Válvula hidráulica de liberación lenta para liberar la fuerza de laminado de forma controlada
• Tacómetro de RPM del husillo
• Acoplamiento de alineación radial de matrices para ajuste entre husillos
• Indicador de toe-in cerrado para ajuste de conicidad de la pieza
• Patas centrales (juego de 2 piezas)
• Tubo de soporte central (uno requerido por tamaño)
• Grúa jib con equilibrador de aire para cambios de matriz
• Fixtures de alimentación y recepción personalizados

Instalación y seguridad
Especificaciones sujetas a cambios sin previo aviso. Puede ser necesario fixturing y protecciones adicionales según la pieza y el proceso; Tesker Manufacturing Corporation no se responsabiliza por fixturing o protecciones diseñados, fabricados o instalados por terceros.
