Comparador para I+D TLV3201

Visión general del producto

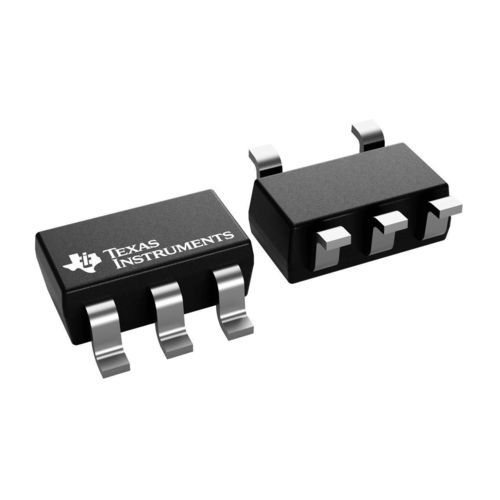

El TLV3201 es un comparador de un canal con salidas push-pull, que ofrece respuesta rápida (típ. 40 ns) y consumo en reposo muy bajo (típ. 40 µA). Incorpora entradas rail-to-rail, baja tensión de offset y elevada capacidad de conducción en encapsulados compactos. Está especificado para temperaturas industriales (−40°C a 125°C) y disponible en 5 pines SOT-23 (DBV) y 5 pines SC70 (DCK).

Características

• Baja latencia de propagación: 40 ns (típ.)
• Bajo consumo en reposo: 40 µA por canal (típ.)
• Rango de modo común de entrada extendido ~200 mV más allá de las rails (rail-to-rail)
• Baja tensión de offset de entrada: 1 mV (típ.)
• Salidas push-pull con alta capacidad de conducción
• Rango de alimentación: 2,7 V a 5,5 V
• Rango de temperatura de funcionamiento: −40°C a 125°C
• Disponible en encapsulados pequeños: 5 pines SC70, 5 pines SOT-23 (y versiones de 8 pines para la familia dual)

Información de encapsulado
5 pines SOT-23 (DBV): 5 pines — 8,12 mm² (2,9 x 2,8 mm)
5 pines SC70 (DCK): 5 pines — 4,2 mm² (2,0 x 2,1 mm)

Descripción
El TLV3201 combina alta velocidad y bajo consumo en tamaños muy reducidos, apropiado para aplicaciones que necesitan detección rápida de umbrales con consumo mínimo en espera. Usos típicos: sistemas alimentados por batería, detección de niveles, acondicionamiento de señal y etapas comparadoras rápidas en sistemas de control. Es sencillo de integrar y admite señales de entrada cercanas a los rails de alimentación.

Especificaciones técnicas

• Número de canales: 1
• Tipo de salida: Push-Pull
• Tiempo de propagación: 0,04 µs (40 ns típico)
• Tensión de alimentación (Vs) min: 2,7 V
• Tensión de alimentación (Vs) max: 5,5 V
• Corriente en reposo (Iq) por canal (típ.): 0,04 mA (40 µA)
• Tensión de offset de entrada (típ.): 1 mV; Vos (máx.) a 25°C: 5 mV
• Corriente de polarización de entrada (±) (máx.): 0,05 nA
• Rango de modo común de entrada: se extiende ~200 mV más allá de cada rail (VICR min: -0,2 V; VICR max: 5,7 V)
• Rango de temperatura de funcionamiento: -40°C a 125°C
