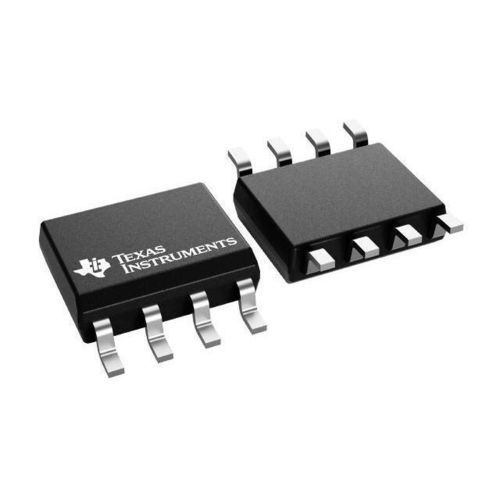

Amplificador de audio OPA2134

operacionalanalógicode dos canales

Resumen
El OPA2134 es un amplificador operacional de audio doble con entrada FET de la familia OPAx134, especificado para aplicaciones de audio con baja distorsión y bajo ruido. Dispone de una etapa de entrada FET verdadera, amplio swing de salida (hasta ~1 V de las rails), estabilidad en ganancia unidad y operación estable con cargas capacitivas. Disponible en variantes single, dual y quad y en encapsulados PDIP, SOIC y SO‑14. Se suministran modelos SPICE y diseños de referencia para validación de diseño.

Características clave

• Burr-Brown™ Audio; arquitectura de entrada FET optimizada para audio
• Ultra‑baja distorsión: THD+N típico 0,00008 % a 1 kHz
• Bajo ruido: Vn típico 8 nV/√Hz a 1 kHz
• Entrada True FET: baja corriente de polarización (IB ≈ 5 pA típico)
• Alta velocidad: slew rate típico 20 V/µs; GBW típico 8 MHz
• Amplio rango de alimentación: funcionamiento en single o dual, ±2.5 V a ±18 V (tensión total 5 V a 36 V)
• Estable en ganancia unidad; baja diafonía en dual/quad por circuitería independiente

Detalles del producto
El dispositivo es estable en ganancia unidad y está especificado para operación de –40 °C a +85 °C. Las versiones dual y quad emplean canales independientes para minimizar la diafonía y mantener un comportamiento dinámico estable con distintos tipos de carga, incluidas cargas de alta capacitancia. Encapsulados típicos: PDIP de 8 pines y SOIC para single/dual; SO‑14 para quad. Modelos SPICE y archivos de simulación de referencia (PSpice/TINA‑TI) disponibles para validación a nivel sistema.

Especificaciones técnicas

• Número de canales: 2 (dual)
• Tensión total de alimentación (min): 5 V
• Tensión total de alimentación (max): 36 V
• Producto ganancia‑ancho de banda (GBW, típico): 8 MHz
• Slew rate (típico): 20 V/µs
• Rail‑to‑rail: No
• Tensión de offset de entrada Vos (max, 25 °C): 2 mV
• Corriente en reposo por canal (típica): 4 mA
• Ruido de entrada Vn a 1 kHz (típico): 8 nV/√Hz
• THD+N a 1 kHz (típico): 0,00008 %
• Corriente de salida Iout (típica): 0,04 A
• Arquitectura: entrada FET (JFET)
• CMRR (típico): 100 dB
• Corriente de polarización de entrada (max): 100 pA
• Rango de temperatura de funcionamiento: –40 °C a +85 °C
