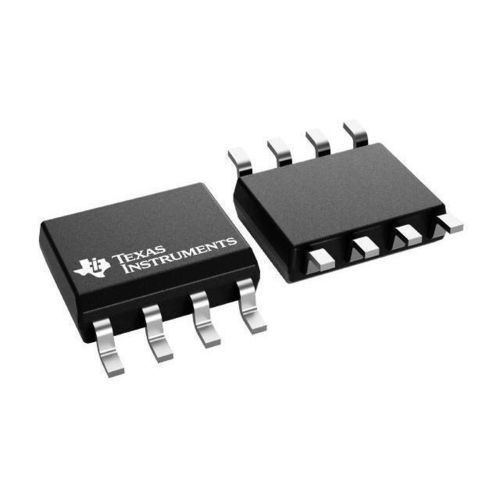

Amplificador operacional TLV9062

analógicoen miniaturacon filtrado

Resumen
El TLV9062 es un amplificador operacional doble de baja tensión con entrada y salida rail-to-rail, diseñado para funcionar entre 1,8 V y 5,5 V. Es adecuado para aplicaciones compactas y sensibles a costes que requieren manejo de cargas capacitivas y versiones con corriente de espera muy baja.

Puntos clave

• Amplificador dual (TLV9062) con entrada y salida rail-to-rail
• Rango de alimentación: 1,8 V a 5,5 V
• Orientado a aplicaciones de baja tensión y pequeño tamaño
• Versiones con apagado disponibles (TLV906xS) con corriente de espera típ. <1 µA

Características

• Entrada y salida rail-to-rail
• Baja tensión de offset de entrada: ±0,3 mV (típ.)
• Ancho de banda en ganancia unidad: 10 MHz
• Bajo ruido de banda ancha: ~10 nV/√Hz
• Baja corriente de polarización de entrada: 0,5 pA (típ.)
• Baja corriente en reposo: 538 µA por canal (típ.)
• Estable en ganancia unidad; sin inversión de fase en sobreconducción
• Filtro RFI/EMI integrado
• Impedancia de salida en bucle abierto resistiva facilita la estabilidad con cargas capacitivas
• Rango de trabajo extendido: –40 °C a 125 °C

Parámetros (selección, típ./máx./mín.)
Número de canales: 2
Tensión de alimentación (máx.): 5,5 V
Tensión de alimentación (mín.): 1,8 V
Rail-to-rail: Entrada y Salida
GBW (típ.): 10 MHz
Slew rate (típ.): 6,5 V/µs
Vos a 25 °C (máx.): 1,6 mV
Iq por canal (típ.): 0,538 mA (538 µA)
Vn a 1 kHz (típ.): 16 nV/√Hz
Rango de temperatura de operación: -40 °C a 125 °C
Deriva de offset (típ.): 0,53 µV/°C
CMRR (típ.): 103 dB
Iout (típ.): 0,05 A
Arquitectura: CMOS
Carga capacitiva típica: 100 pF (objetivo de diseño)

Descripción
La familia TLV906x (TLV9061 mono, TLV9062 doble, TLV9064 cuádruple) está optimizada para operación a baja tensión manteniendo prestaciones comparables a dispositivos TI similares. La familia admite conducción de cargas capacitivas (100 pF típ.) y es más fácil de estabilizar con cargas mayores gracias a una impedancia de salida en bucle abierto de naturaleza resistiva. Las variantes TLV906xS ofrecen función de apagado para corriente de espera muy baja. Hay varias opciones de encapsulado, incluyendo microencapsulados (X2SON, X2QFN) y formatos estándar (SOIC, MSOP, SOT-23, TSSOP, VSSOP, WSON, DSBGA).

Especificaciones técnicas

• Modelo: TLV9062 (doble)
• Rango de tensión de alimentación: 1,8 V a 5,5 V
• Ancho de banda en ganancia unidad: 10 MHz (típ.)
• Slew rate: 6,5 V/µs (típ.)
• Tensión de offset de entrada (típ.): ±0,3 mV; máx. indicado 1,6 mV
• Corriente de reposo: ~538 µA por canal (típ.)
• Ruido de entrada (1 kHz): ~16 nV/√Hz (típ.)
• Temperatura de operación: -40 °C a +125 °C
• Entrada/salida rail-to-rail
• Filtro RFI/EMI integrado; opción de apagado con espera <1 µA (TLV906xS)
• Arquitectura: CMOS; CMRR (típ.) 103 dB
• Corriente de salida típica: 0,05 A
