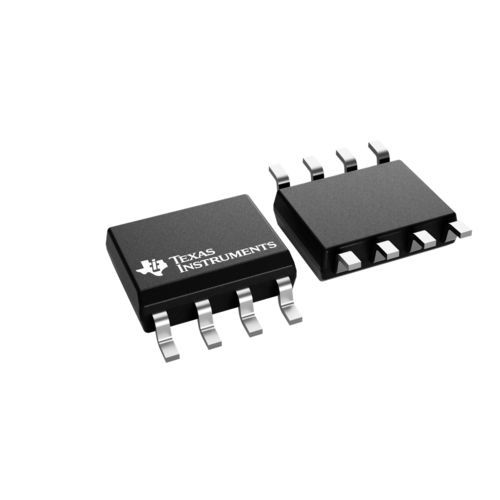

Circuito integrado sensor de medida de corriente shunt INA219

montado en circuito impresopara circuito impresoPCB

Resumen El INA219 es un monitor de derivación de corriente y potencia con interfaz compatible I2C o SMBus. El dispositivo mide la caída de tensión en el shunt y la tensión de alimentación del bus con tiempos de conversión y filtrado programables. Un valor de calibración programable y un multiplicador interno permiten lecturas directas de corriente en amperios; un registro multiplicador adicional calcula la potencia en vatios. La interfaz I2C/SMBus admite 16 direcciones programables. El INA219 está disponible en dos grados de precisión, A y B (B = mayor precisión). Tiene rango de medida de shunts en buses de 0 a 26 V y funciona con una única alimentación de 3 a 5,5 V, con consumo máximo de 1 mA. Rango de temperatura de funcionamiento: −40 °C a 125 °C.

Funciones

• Mide tensiones de bus de 0 a 26 V
• Proporciona corriente, tensión de bus y potencia
• 16 direcciones I2C/SMBus programables
• Alta precisión hasta 0,5 % (INA219B)
• Tiempos de conversión y filtrado digital programables
• Registros de calibración para lectura directa de corriente en amperios
• Disponible en encapsulados SOT-23-8 y SOIC-8

Especificaciones técnicas

• Tensión modo común (máx): 26 V
• Tensión modo común (mín): 0 V
• Interfaz digital: I2C, SMBus
• Resolución: 12 bits
• Offset de entrada (±) (máx): 50 µV, 100 µV (según grado)
• Deriva de offset de entrada (±) (máx): 0,5 µV/°C
• Deriva de offset de entrada (±) (típ): 0,1 µV/°C
• Ganancia de tensión (V/V): 0,125, 0,25, 0,5, 1
• CMRR (mín): 100 dB
• Tensión de alimentación (máx): 5,5 V
• Tensión de alimentación (mín): 3 V
• Corriente de alimentación Iq (máx): 1 mA
• Error de ganancia (%): 0,3, 0,5
• Deriva de error de ganancia (±) (máx): 83, 167 ppm/°C
• Características: medida bidireccional, monitor de potencia integrado, ganancia programable
• Número de canales: 1
• Precisión de medición de potencia: 0,8 %, 1 % (según grado/configuración)
• Clasificación: Catálogo
• Rango de temperatura de funcionamiento: -40 a 125 °C

Aplicaciones

• Gestión y monitorización de energía
• Medición de corriente y potencia en sistemas alimentados por batería
• Monitorización de consumo y eficiencia energética
• Frontales de medida para protección y facturación
