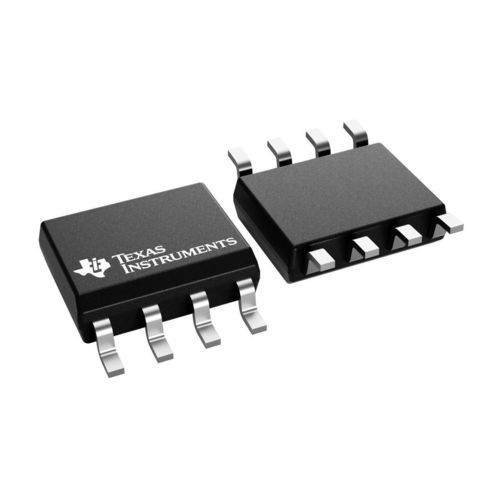

Microchip analógico OPA2333

de 2 canales

Resumen
El OPA2333 es un amplificador operacional CMOS dual con deriva casi nula que emplea una técnica propietaria de auto‑calibración para ofrecer un offset muy bajo (10 µV máx.) y deriva mínima con la temperatura y el tiempo. Está optimizado para aplicaciones de baja tensión y baja potencia, con entradas de alta impedancia (rango de modo común ~100 mV más allá de los rails) y salidas rail‑to‑rail que se acercan a los rails (~50 mV).

Descripción de la familia
La familia OPAx333 evita el cruce asociado a etapas de entrada complementarias, manteniendo la linealidad diferencial al impulsar convertidores ADC. El OPA333 (mono) y el OPA2333 (dual) están disponibles en varios encapsulados miniatura; todas las versiones están especificadas para −40 °C a 125 °C y admiten alimentación simple o doble de 1,8 V a 5,5 V.

Funciones principales

• Tensión de offset muy baja: 10 µV (máx.)
• Deriva casi nula: 0,05 µV/°C (máx.)
• Ruido baja frecuencia (0,01–10 Hz): 1,1 µVpp
• Baja corriente de reposo: 17 µA por canal (typ)
• Operación con alimentación única: 1,8–5,5 V
• Entrada/salida rail‑to‑rail
• Alta impedancia de entrada y amplio rango de modo común
• Encapsulados micro disponibles (VSON, SOIC, VSSOP, SC70, SOT‑23)

Parámetros (seleccionados)

• Número de canales: 2 (dual)
• Rango de tensión de alimentación: 1,8 V a 5,5 V
• Vos (25 °C, máx): 10 µV
• Deriva de offset (typ): 0,02 µV/°C
• Corriente de polarización de entrada (máx): 200 pA
• GBW (typ): 0,35 MHz
• Velocidad de slew (typ): 0,16 V/µs
• Corriente de reposo por canal (typ): 17 µA
• Ruido Vn a 1 kHz (typ): 55 nV/√Hz
• CMRR (typ): 130 dB
• Iout (typ): 5 mA
• Temperatura de funcionamiento: −40 °C a 125 °C
• Arquitectura: CMOS, auto‑calibración zero‑drift
• Margen modo común de entrada: ≈ −0,1 V / +0,1 V respecto a los rails
• Margen de salida respecto a rails: ≈ ±0,03–0,05 V

Ejemplos de encapsulados
Encapsulados habituales: VSON 8 pines (3×3 mm), SOIC 8 pines, VSSOP 8 pines; la versión mono OPA333 está disponible en encapsulados de 5 pines (SOT‑23, SC70).

Aplicaciones

• Front‑ends de sensores de precisión y baja potencia
• Etapas driver de ADC que requieren bajo offset y baja deriva
• Sistemas alimentados por baterías y de baja tensión
• Amplificación de precisión en diseños con restricción de espacio

Especificaciones técnicas

• Modelo: OPA2333 (dual, zero‑drift)
• Canales: 2
• Alimentación: 1,8–5,5 V
• Vos (máx, 25 °C): 10 µV
• Deriva de offset (typ): 0,02 µV/°C
• Iq por canal (typ): 17 µA
• Corriente de polarización (max): 200 pA
• GBW (typ): 0,35 MHz
• Vn @1 kHz (typ): 55 nV/√Hz
• CMRR (typ): 130 dB
• Slew rate (typ): 0,16 V/µs
• Iout (typ): 5 mA
• Temperatura de operación: −40 °C a 125 °C
• Encapsulados (ejemplos): SOIC 8 pines, VSON 8 pines (3×3 mm), VSSOP 8 pines, SOT‑23, SC70
