Amplificador de tensión AMC0230D

diferencialde medidasde aislamiento

Breve descripción
La familia AMC0x30D ofrece amplificadores galvanicamente aislados de precisión con entrada de alta impedancia ±1 V y salida diferencial de ganancia fija. Está optimizado para medir tensiones procedentes de fuentes de alta impedancia (por ejemplo divisores resistivos) y proporciona una salida diferencial inmune a desplazamientos de masa, facilitando la transmisión a larga distancia.

Parámetros clave

• Tipo de dispositivo: Detección de tensión
• Rango de entrada (pp): ±1 V
• Tipo de salida: Diferencial, ganancia fija 2 V/V
• Impedancia de entrada: 2,4 GΩ (típ.)
• Clasificación de aislamiento: Basic (AMC0230D)
• Tensión de aislamiento soportada (VISO): 3000 Vrms (paquete D)
• Tensión de aislamiento de trabajo (VIOWM): 800 Vrms
• Aislamiento transitorio (VIOTM): 4250 Vpk
• CMTI (mín): 150 kV/µs (≈150 V/ns)
• Fuga / separación (mín): 4 mm
• Temperatura de funcionamiento: −40°C a +125°C

Funciones

• Rango de entrada lineal ±1 V
• Muy alta impedancia de entrada (~2,4 GΩ) para carga mínima del sensor
• Rango de alimentación: VDD1 = 3,0–5,5 V; VDD2 = 3,0–5,5 V
• Ganancia fija: 2 V/V
• Salida diferencial inmune a desplazamientos de masa
• Bajos errores DC:
  • Error de offset: ±0,8 mV (máx)
  • Deriva de offset: ±10 µV/°C (máx)
  • Error de ganancia: ±0,25 % (máx)
  • Deriva de ganancia: ±40 ppm/°C (máx)
  • No linealidad: ±0,025 % (máx)
• Alta CMTI: 150 V/ns (mín)
• Baja EMI: cumple CISPR‑11 y CISPR‑25
• Certificaciones: DIN EN IEC 60747‑17 (VDE 0884‑17), UL1577
• Paquetes disponibles: SOIC 8 pines (D), cuerpo ancho/estrecho

Medios disponibles (descripciones)

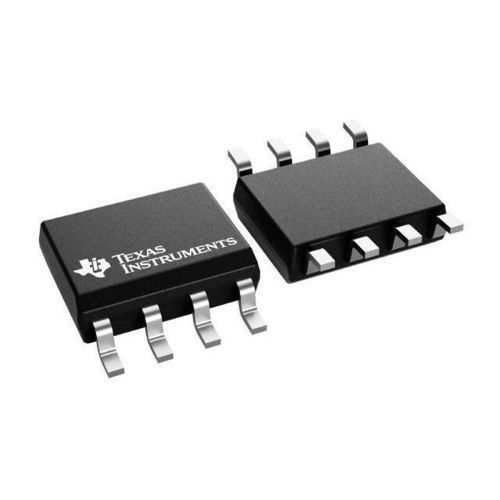

Imagen de aplicación típica disponible. Imagen de diseño recomendada disponible. Imagen del paquete disponible (D, 8 pines).

Especificaciones técnicas

• Familia: serie AMC0x30D
• Ganancia fija: 2 V/V
• Offset de entrada (máx): 0,008 V (8 mV)
• Deriva de offset (típ): 1 µV/°C
• VISO (soportado): 3000 Vrms (basic, paquete D)
• VIOTM (transitorio): 4250 Vpk
• VIOWM (trabajo): 800 Vrms
• Creepage/clearance min: 4 mm
• Área del paquete (ej.): 29,4 mm² (≈4,9 x 6 mm)
• Temperatura de funcionamiento: −40°C a +125°C
