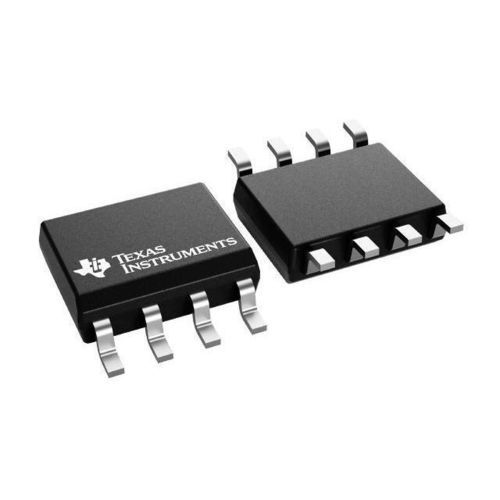

Comparador para I+D LM393

de alta precisión

Resumen
El LM393 es un comparador de tensión doble (con versiones B disponibles: LM393B / LM2903B) formado por dos comparadores independientes diseñados para funcionar con una sola alimentación en un amplio rango de tensiones. Las versiones B ofrecen mejoras en offset, corrientes de polarización y alimentación más bajas, menor retardo de propagación y mayor robustez ESD (2 kV HBM) mediante pinzas ESD dedicadas. La corriente en reposo es en gran medida independiente de la tensión de alimentación.

Características principales

• Comparador de tensión dual (familia LM393); disponibles versiones B (LM393B, LM2903B)
• Mejoras de la versión B:
  • Valor máximo hasta 38 V
  • Clasificación ESD (HBM): 2 kV
  • Bajo offset de entrada (típ. hasta 0,37 mV)
  • Baja corriente de polarización de entrada (típ. ≈3,5 nA)
  • Bajo consumo (≈200 µA por comparador para la versión B)
  • Respuesta más rápida (≈1 µs en versión B)
  • Disponible en encapsulado WSON 2 x 2 mm en algunas variantes
• Reemplazo directo para LM293, LM393 y LM2903 (grados A y V)
• Rango de entrada en modo común incluye masa; rango diferencial hasta ±38 V según variante
• Salidas colector abierto / drenador abierto compatibles con TTL, MOS y CMOS

Parámetros técnicos
Número de canales: 2
Tipo de salida: Colector abierto / Drenador abierto
Retardo de propagación (típ): 1,3 µs (versión B ≈1 µs)
Rango de tensión de alimentación: 2 V (mín) – 36 V (máx típico); versión B puede estar calificada hasta 38 V
Corriente de reposo por comparador (típ): 0,225 mA (tabla) / ≈200 µA indicado para versión B
Offset de entrada (Vos) a 25 °C (máx): 5 mV (versión B puede ser menor ≈0,37 mV)
Corriente de polarización de entrada (máx): 50 nA (versión B típ. ≈3,5 nA)
VICR min–max: 0 V – 34,5 V
Temperatura de funcionamiento: 0 °C a 70 °C
ESD (HBM): 2 kV (versión B)

Opciones de encapsulado
PDIP (P) | 8 pines | área ≈92,51 mm² (9,81 x 9,43 mm)
SOIC (D) | 8 pines | área ≈29,4 mm² (4,9 x 6 mm)
SOP (PS) | 8 pines | área ≈48,36 mm² (6,2 x 7,8 mm)
TSSOP (PW) | 8 pines | área ≈19,2 mm² (3 x 6,4 mm)
VSSOP (DGK) | 8 pines | área ≈14,7 mm² (3 x 4,9 mm)
WSON (selección) | encapsulado 2 x 2 mm (algunas versiones)

Aplicaciones y notas

• Detección de umbrales, conversión de niveles y comparaciones de tensión en sistemas electrónicos e industriales
• Adecuado cuando se requiere bajo consumo y operación con una sola alimentación
• Comprobar la ficha técnica de la versión B para parámetros mejorados y límites extendidos antes de sustituir
