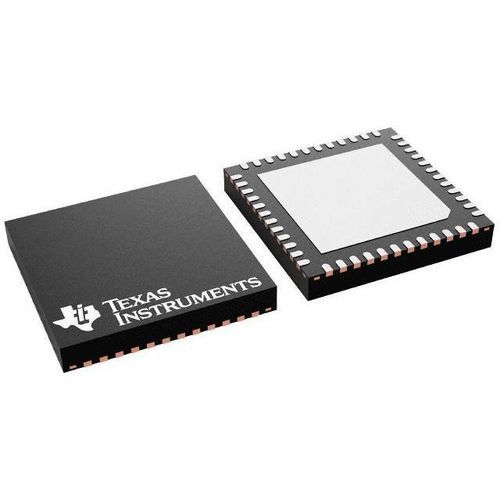

Microcontrolador 32 bits CC2640R2F

para transmisión inalámbricade comunicaciónde baja potencia

Descripción general
El CC2640R2F es un microcontrolador inalámbrico de 2,4 GHz (MCU) optimizado para Bluetooth® Low Energy 5.1 y protocolos propietarios 2,4 GHz de bajo consumo. Está pensado para sensórica avanzada y comunicaciones inalámbricas con restricción energética: seguridad de edificios, HVAC, localización de activos, equipos médicos y sensores industriales que requieren larga autonomía y rendimiento RF robusto.

Características clave

• Soporte Bluetooth® 5.1: LE Coded PHY (Long Range), LE 2‑Mbit PHY, Advertising Extensions, múltiples conjuntos de publicidad; compatible con versiones LE anteriores
• SDK SimpleLink™ CC2640R2F con pila Bluetooth® 5.1 cualificada
• Consumo de espera ultra‑bajo: 1,1 µA con retención completa de RAM
• Controlador de sensor autónomo de ultra‑bajo consumo para muestreo y gestión de eventos
• Controlador de radio dedicado (Arm® Cortex®‑M0) para operación RF en bajo consumo y múltiples PHY
• Alta sensibilidad de recepción y robustez RF (hasta −103 dBm en LE Coded PHY 125 kbps)

Microcontrolador

• Núcleo CPU: Arm® Cortex®‑M3, hasta 48 MHz
• Flash: 128 kB programable en sistema (familia de dispositivos con totales no volátiles mayores)
• RAM: 28 kB (incl. 20 kB SRAM de muy baja fuga)
• Depuración: cJTAG de 2 pines y JTAG; soporta actualización OTA
• EEMBC CoreMark: 142

Periféricos

• 1 × UART; 2 × SPI (SSI); I2C e I2S
• ADC 12 bits, 200 ksps, MUX analógico de 8 canales
• Comparadores analógicos de baja potencia; fuente de corriente programable
• RTC; acelerador AES‑128 y TRNG
• Soporte para hasta ocho botones capacitivos; sensor de temperatura integrado

GPIO y encapsulados

• Opciones de GPIO por encapsulado: 10, 14, 15 o 31
• Todos los pines digitales de periféricos pueden enrutar a cualquier GPIO para diseño flexible

Encapsulado | Pines | Tamaño
DSBGA (YFV) — 34 pines — 2,59 × 2,59 mm (≈ 6,7081 mm²)
VQFN (RGZ) — 48 pines — 7 × 7 mm (≈ 49 mm²)
VQFN (RHB) — 32 pines — 5 × 5 mm (≈ 25 mm²)
VQFN (RSM) — 32 pines — 4 × 4 mm (≈ 16 mm²)

Seguridad

• Aceleración criptográfica y módulo AES‑128
• TRNG (Generador de Números Aleatorios Verdaderos)
• Atestación de dispositivo / anti‑falsificación y protección de depuración/IP

Alimentación y modos de baja potencia

• Tensión de suministro: operación normal 1,8–3,8 V; modo regulador externo 1,7–1,95 V
• RX activo: ~5,9 mA; TX @0 dBm: ~6,1 mA; TX @+5 dBm: ~9,1 mA
• MCU activo: ~61 µA/MHz; controlador de sensor: 0,4 mA + 8,2 µA/MHz
• Espera (RTC y retención RAM/CPU): 1,1 µA; Apagado: 100 nA (despertar por eventos externos)

Sección RF

• Transceptor RF 2,4 GHz compatible con Bluetooth® Low Energy 5.1 y anteriores
• Sensibilidad de recepción: típ. −97 dBm (BLE), hasta −103 dBm para LE Coded PHY 125 kbps
• Presupuesto de enlace hasta 102 dB; potencia TX programable hasta +5 dBm; interfaz RF single‑ended o diferencial
• Diseñado para cumplimiento de normativas RF globales (ETSI, FCC, ARIB)

Herramientas de desarrollo y ecosistema

• Kits de desarrollo completos y diseños de referencia disponibles
• Software: SimpleLink™ CC2640R2F SDK con pila BLE libre de royalties
• Herramientas: SmartRF™ Studio, Sensor Controller Studio, IAR, Code Composer Studio (IDE y Cloud)

Especificaciones técnicas

• Modelo: CC2640R2F
• CPU: Arm® Cortex®‑M3 hasta 48 MHz
• Flash: 128 kB; RAM: 28 kB (20 kB ultra‑baja fuga)
• ADC: 12 bits, 200 ksps, 8 canales
• Periféricos: UART, SPI (2), I2C, I2S, 4 timers, RTC, Sensor Controller
• GPIO: 10 / 14 / 15 / 31
• RF: 2,4 GHz BLE 5.1, TX hasta +5 dBm, sensibilidad hasta −103 dBm
• Alimentación: 1,8–3,8 V; espera 1,1 µA; apagado 100 nA
• Temperatura operación: −40 a +85 °C
• Seguridad: AES‑128, TRNG, atestación de dispositivo
