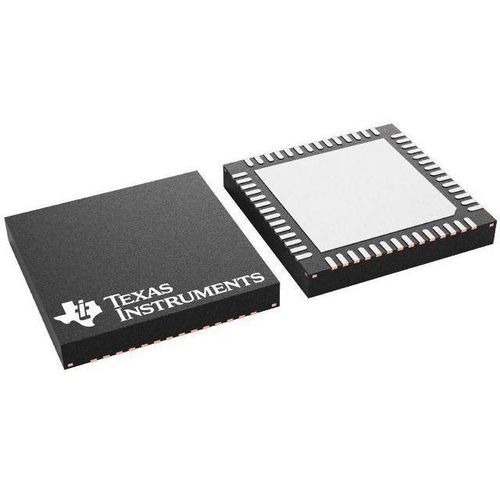

Microcontrolador 32 bits CC3551E

de comunicaciónpara transmisión inalámbricasystem-on-a-chip

Resumen
El CC3551E es un SoC MCU inalámbrico single‑chip que integra Wi‑Fi 6 de doble banda (2.4/5 GHz) y Bluetooth Low Energy 5.4 con procesador Arm Cortex‑M33. Está diseñado para aplicaciones IoT embebidas sensibles al coste que requieren conectividad segura, ocupación de PCB reducida y soporte RTOS.

Beneficios clave

• Wi‑Fi 6 doble banda + Bluetooth LE 5.4 en un solo dispositivo
• Arm® Cortex®‑M33 (160 MHz) integrado con ~1.1 MB SRAM para redes y aplicaciones
• Familia pin‑to‑pin compatible (CC3550E, CC3551E) y paquete QFN de 56 pines
• Funciones de seguridad hardware y certificación Wi‑Fi CERTIFIED Chip

Especificaciones técnicas (resumen)

• Modelo: CC3551E
• Procesador: Arm® Cortex®‑M33, 160 MHz, FPU, TrustZone
• Memoria: ~1.1 MB SRAM integrada (incl. 128 KB TCM); soporte XiP vía quad/octal SPI
• Inalámbrico: Wi‑Fi 6 (802.11ax) doble banda 2.4/5 GHz (single‑stream 20 MHz), Bluetooth Low Energy 5.4
• Throughput UDP máx.: ≈20 Mbps (single‑stream 20 MHz)
• Temp. funcionamiento: −40 °C a +105 °C
• Paquete: QFN 56 pines (7 × 7 mm)

Procesador, memoria y software
Núcleo Cortex‑M33 con FPU, TrustZone y aceleración AI; cachés configurables (32/64 KB) y TCM de baja latencia hasta 32 KB. Soporta FreeRTOS y dispone de SDK con pilas TCP/IP y TLS de código abierto.

Rendimiento inalámbrico y protocolos

• Wi‑Fi: compatible IEEE 802.11 a/b/g/n/ax; OFDMA, Target Wake Time (TWT), Trigger Frames, BSS Color; modos AP/STA/softAP/Wi‑Fi Direct y multi‑rol
• RF: PA integrado (ej.: 20.5 dBm @ 1 DSSS, 17.8 dBm @ 54 OFDM); sensibilidad Rx: −98.7 dBm (1 DSSS), −76.6 dBm (54 OFDM)
• Bluetooth LE: pila certificada Bluetooth Low Energy 5.4, soporte para PHY de largo alcance y 2M PHY

Periféricos e interfaces

• Hasta 38 GPIO con multiplexado flexible
• 3 × UART, 2 × SPI, 2 × I2C, I2S, PDM, SD/MMC, SDIO 2.0, CAN 2.0
• 8 timers/PWM; ADC de 8 canales 12 bits; DMA, RTC, WDT, OTP

Seguridad

• Módulo de seguridad hardware (HSM) con ECC, RSA, AES, SHA2/3, MD5, CRC, TRNG
• Aceleración criptográfica, almacenamiento seguro de claves, atestación de dispositivo, arranque seguro
• Depuración segura, preparación PSA, actualizaciones OTA seguras con protección anti‑rollback

Alimentación, reloj y coexistencia

• Reloj: XTAL 52 MHz y opciones de reloj lento (oscilador interno, XTAL 32.768 kHz o reloj externo)
• Dominios de alimentación: VPA 3.3 V, VMAIN 1.8 V, VIO 1.8/3.3 V
• Soporta PTA de 3 hilos para coexistencia con radios externas 2.4 GHz y selección de antena

Paquete y mecánica

• QFN 56 pines (RSH), 7 × 7 mm (49 mm²)

Software, documentación y evaluación
SDK SimpleLink completo con soporte FreeRTOS, ejemplos, controladores y herramientas. Hoja de datos, manual de referencia, errata y recursos disponibles en la página del producto.

Aplicaciones

• Nodos IoT con restricción de coste, sensores conectados y dispositivos de consumo conectados
• Dispositivos embebidos industriales y de consumo basados en RTOS que requieren conectividad inalámbrica segura
