Microcontrolador 32 bits CC2642R
de comunicaciónpara transmisión inalámbricaARM

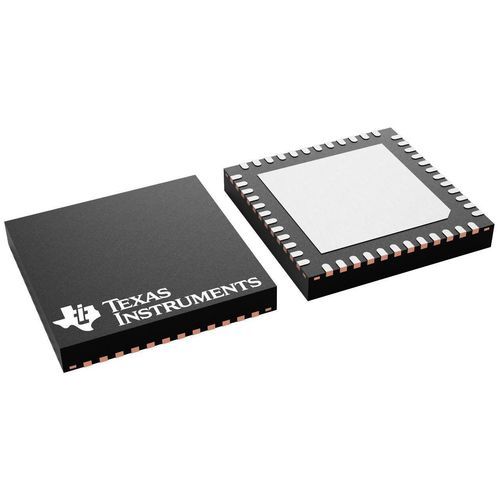

Microcontrolador 32 bits - CC2642R - Texas Instruments - de comunicación / para transmisión inalámbrica / ARM
Microcontrolador 32 bits - CC2642R - Texas Instruments - de comunicación / para transmisión inalámbrica / ARM
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
32 bits
Aplicaciones
de comunicación, para transmisión inalámbrica
Otras características
ARM, programable, táctil capacitivo, de baja potencia, con emisor de radio-frecuencia, para ADC

Descripción

Familia de producto
  • SimpleLink™ CC2642R: microcontrolador inalámbrico 2,4 GHz optimizado para Bluetooth® Low Energy 5.2, orientado a comunicaciones inalámbricas de muy bajo consumo y supervisión avanzada en entornos industriales y embebidos.


Aspectos destacados
  • Soporta Bluetooth® 5.2: LE Coded PHY (Long Range), LE 2M PHY, Advertising Extensions, Multiple Advertisement Sets, CSA#2 y Direction Finding, con compatibilidad hacia atrás.
  • Pila Bluetooth® 5.2 cualificada incluida en SimpleLink™ LOWPOWER F2 SDK; soporte de actualizaciones OTA.
  • Diseñado para larga vida de batería: corriente en espera 0,94 µA con retención completa de RAM; apagado 150 nA.
  • Rango de temperatura industrial: −40 °C a 105 °C.
  • Controlador de sensores autónomo para adquisición y preprocesado en ultra‑bajo consumo.


Microcontrolador y memoria
  • Núcleo: Arm® Cortex®‑M4F @ 48 MHz (CoreMark ≈148).
  • Flash: 352 kB programable in‑system; ROM: 256 kB para protocolos y librerías.
  • SRAM: 8 kB cache (o RAM general) + 80 kB ultra‑baja fuga (paridad); RAM reportada ≈88 kB.
  • Depuración: cJTAG 2 pines y JTAG; soporta OTA.


Periféricos y seguridad
  • Periféricos: ADC 12 bits (8 canales, 200 kS/s), DAC 8 bits, 2× UART, 2× SSI (SPI), I2C, I2S, RTC, detección capacitiva hasta 8 canales, fuente de corriente programable, monitor de temperatura y batería.
  • Timers: 4× 32 bits o 8× 16 bits.
  • Seguridad: aceleradores AES‑128/256, ECC/RSA, SHA‑2 (hasta SHA‑512), TRNG, device attestation, debug seguro y protección IP de software.


Controlador de sensores
  • Controlador ultra‑bajo consumo con 4 kB SRAM para muestreo autónomo, almacenamiento y procesamiento local de datos sensor, reduciendo los despertares del CPU principal (ej.: muestreo ADC 1 Hz a ~1 µA).
  • Despertar rápido para pasar a modos de mayor rendimiento cuando se requiera.


Radio y normativa
  • Transceptor RF 2,4 GHz compatible con Bluetooth® 5.2 y especificaciones LE anteriores.
  • Sensibilidad: −105 dBm (LE Coded PHY 125 kbps); −97 dBm (1 Mbps PHY) como ejemplo.
  • Potencia TX hasta +5 dBm (compensada en temperatura); coexistencia mediante PTA 3‑/2‑/1‑wire.
  • Diseñado para facilitar conformidad con normas regionales (EN 300 328, FCC Part 15, ARIB STD‑T66, etc.).


Consumo de energía (modos seleccionados)
  • RX activo: 6,9 mA.
  • TX 0 dBm: 7,0 mA; TX +5 dBm: 9,2 mA.
  • MCU activo 48 MHz (CoreMark): 3,4 mA (~71 µA/MHz).
  • Controlador de sensores baja potencia (bucle 2 MHz): 30,1 µA; activo (24 MHz): 808 µA.
  • Espera (RTC + retención RAM 80 kB): 0,94 µA; apagado (despertar por evento externo): 150 nA.


Información de encapsulado
  • Encapsulado RGZ VQFN48 7 mm × 7 mm (31 GPIO accesibles).


Herramientas de desarrollo y software
  • CC26x2R LaunchPad™, SimpleLink™ LOWPOWER F2 SDK (pila Bluetooth® 5.2 cualificada), SmartRF™ Studio, Sensor Controller Studio y herramientas SimpleLink para prototipado y ajuste RF.


Aplicaciones
  • Sistemas de seguridad de edificios, HVAC, seguimiento de activos, sensores médicos, electrónica portátil, periféricos conectados y otros diseños embebidos que requieren bajo consumo y conectividad BLE fiable.


Especificaciones técnicas
  • Modelo: CC2642R
  • CPU: Arm® Cortex®‑M4F @ 48 MHz
  • Flash: 352 kB; ROM: 256 kB
  • RAM: ≈88 kB (incl. 80 kB ultra‑baja fuga)
  • GPIOs: 31
  • ADC: 12‑bit, 8 ch, 200 kS/s; DAC: 8‑bit
  • Wireless: Bluetooth® Low Energy (2.4 GHz, Bluetooth® 5.2)
  • Sensibilidad: ≈−97 dBm (1 Mbps); −105 dBm (LE Coded PHY 125 kbps)
  • Temperatura: −40 °C a 105 °C
  • Encapsulado: VQFN (RGZ) 48 pines, 7 × 7 mm
  • Sistemas soportados: FreeRTOS, TI‑RTOS
