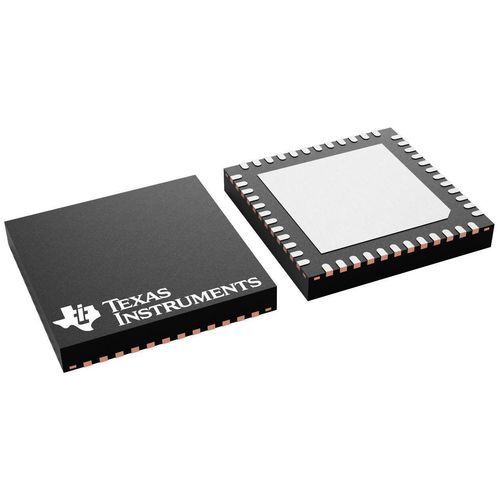

Microcontrolador 32 bits CC1310

para transmisión inalámbricade comunicaciónde uso general

Resumen
El CC1310 es un MCU inalámbrico Sub-1 GHz de muy bajo consumo de Texas Instruments. Integra un núcleo principal Arm® Cortex®-M3 a 48 MHz, un controlador de radio dedicado (Cortex-M0) y un Sensor Controller autónomo para permitir larga duración de batería y operación a larga distancia en aplicaciones IoT y de sensores alimentadas por pila o por energía ambiental.

Funciones clave

• Procesador Arm® Cortex®-M3 (48 MHz)
• Transceptor RF Sub-1 GHz integrado con potencia TX programable hasta +15 dBm
• Sensor Controller autónomo de 16 bits para gestión de sensores en ultra bajo consumo
• Múltiples modos de bajo consumo y convertidor DC/DC integrado
• Opciones de Flash: 32 / 64 / 128 kB; RAM: 28 kB + SRAM de baja fuga
• Soporta actualizaciones Over-the-Air (OTA)

Periféricos y recursos on‑chip

• 1 UART; 2× SSI (SPI/MICROWIRE/TI); I2C; I2S
• ADC 12 bits, 200 ksamples/s, MUX analógico de 8 canales
• 2 comparadores (continuous-time y clocked), fuente de corriente programable
• RTC (Real-Time Clock)
• Módulo de seguridad AES-128 hardware y TRNG
• Soporte hasta ocho botones capacitivos; sensor de temperatura integrado; GPIO: 10 / 15 / 30 según encapsulado

RF, protocolos y cumplimiento

• Protocolos: 6LoWPAN, IEEE 802.15.4, MIOTY, Proprietary, Wireless M‑Bus
• Esquemas de modulación: (G)MSK, 2(G)FSK, 4(G)FSK, ASK, OOK
• Bandas de frecuencia (ejemplos): 287–351, 359–439, 431–527, 718–878, 861–1054 MHz
• Sensibilidad: hasta −124 dBm (modo long-range)
• Diseñado para cumplir normativas ETSI, FCC y ARIB

Opciones de encapsulado

• 7 mm × 7 mm RGZ VQFN48 — ~30 GPIO
• 5 mm × 5 mm RHB VQFN32 — ~15 GPIO
• 4 mm × 4 mm RSM VQFN32 — ~10 GPIO

Características de bajo consumo

• Tensión de alimentación: 1.8 a 3.8 V
• Corriente RX (mínima): 5.4 mA
• Corriente TX a +10 dBm: 13.4 mA; programable hasta +15 dBm
• Modo activo MCU (48 MHz, CoreMark): ≈2.5 mA (~51 µA/MHz)
• Sensor Controller activo (24 MHz): 0.4 mA + 8.2 µA/MHz; muestreo periódico ≈0.95 µA
• Standby (RTC activo + retención RAM): 0.7 µA; Shutdown (despertar por evento externo): 185 nA

Rendimiento RF

• Buena selectividad y bloqueo (ej.: selectividad ±100 kHz = 56 dB; bloqueo ±10 MHz = 90 dB)
• Interfaz RF single-ended o diferencial programable

Herramientas y entorno de desarrollo

• Kits de evaluación LaunchPad y placas de desarrollo de bajo coste
• Diseños de referencia para diferentes configuraciones RF
• Herramientas: Sensor Controller Studio, SmartRF Studio, SmartRF Flash Programmer, IAR Embedded Workbench, Code Composer Studio (CCS), CCS UniFlash
• Plataforma: SimpleLink SDK; TI‑RTOS y drivers disponibles

Aplicaciones

• Endpoints IoT de baja potencia y largo alcance: contadores, seguimiento de activos, sensores remotos, automatización de edificios y sensores industriales

Especificaciones técnicas

• Tipo: Wireless MCU (Sub-1 GHz)
• CPU: Arm® Cortex®-M3 @ 48 MHz
• Flash: 32 / 64 / 128 kB; RAM: 28 kB + SRAM caché / baja fuga
• GPIO: 10 / 15 / 30 según encapsulado
• Potencia TX máx: +15 dBm; Sensibilidad (mejor): −124 dBm
• Velocidad máx de datos: 0.5 Mbps; Temperatura funcionamiento: −40 °C a +85 °C
