Microcontrolador 32 bits CC2652R
de comunicaciónpara transmisión inalámbricaprogramable

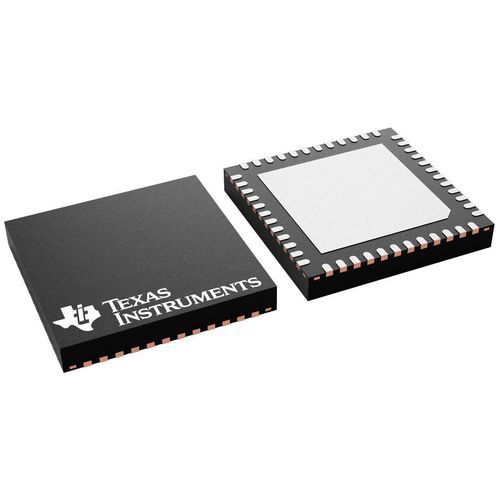

Microcontrolador 32 bits - CC2652R - Texas Instruments - de comunicación / para transmisión inalámbrica / programable
Microcontrolador 32 bits - CC2652R - Texas Instruments - de comunicación / para transmisión inalámbrica / programable
Microcontrolador 32 bits - CC2652R - Texas Instruments - de comunicación / para transmisión inalámbrica / programable - imagen - 2
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
32 bits
Aplicaciones
de comunicación, para transmisión inalámbrica
Otras características
programable, con emisor de radio-frecuencia, de señal mixta, ARM, para ADC, de baja potencia, táctil capacitivo, analógico

Descripción

Overview
  • El SimpleLink™ CC2652R es un microcontrolador inalámbrico multiprotocolo de 2,4 GHz (Wireless MCU) optimizado para comunicaciones inalámbricas de muy bajo consumo y sensado avanzado. Soporta Bluetooth® Low Energy 5.2, IEEE 802.15.4, Thread, Zigbee 3.0, 6LoWPAN, TI 15.4 y sistemas propietarios 2,4 GHz, con operación multiprotocolo concurrente mediante Dynamic Multiprotocol Manager (DMM).


Highlighted features
  • Compatibilidad flexible de pilas protocolarias mediante SimpleLink™ LOWPOWER F2 SDK.
  • Corriente de reposo extremadamente baja: 0,94 µA con retención completa de RAM (RTC activado); ejemplo industrial: 11 µA a 105 °C.
  • Sensor Controller autónomo y ultra-bajo consumo para sensado avanzado y despertado rápido (p. ej. muestreo ADC 1 Hz a ≈1 µA).
  • Controlador de radio de bajo consumo dedicado (Arm® Cortex®-M0) para múltiples PHY; sensibilidad de recepción hasta -105 dBm (BLE Coded PHY).
  • Aceleradores criptográficos hardware (AES-128/256, ECC, RSA, SHA2) y TRNG para arranque seguro, atestación y actualizaciones de firmware seguras.


Features — Microcontroller and memory
  • Núcleo CPU: Arm® Cortex®-M4F a 48 MHz; ejemplo CoreMark: 148.
  • Flash: 352 kB programable en sistema; ROM: 256 kB para protocolos y bibliotecas.
  • SRAM: 88 kB (80 kB ultra-low leakage con paridad + 8 kB cache SRAM configurable como RAM de propósito general).
  • Depuración y actualización: soporte cJTAG 2 pines y JTAG; soporte OTA para actualizaciones.


Features — Sensor controller and peripherals
  • Sensor Controller ultra-bajo consumo con 4 kB SRAM para muestreo, almacenamiento y preprocesado autónomo de datos de sensores con wake-up rápido.
  • Periféricos: señales digitales direccionables a cualquier GPIO; timers 4×32-bit o 8×16-bit; ADC 12-bit (200 kSamples/s, 8 canales); 2 comparadores; fuente de corriente programable; 2× UART; 2× SSI (SPI); I2C; I2S; RTC.
  • Aceleradores de seguridad: AES-128/256, ECC, RSA, SHA2 (hasta SHA-512); TRNG.
  • Soporte de detección capacitiva (hasta 8 canales) y monitor integrado de temperatura y batería.


Features — External system
  • Convertidor DC/DC buck en chip para mejorar la eficiencia energética del sistema.


Features — Low power
  • RX activo: 6,9 mA.
  • TX activo 0 dBm: 7,0 mA; TX 5 dBm: 9,2 mA.
  • MCU activo 48 MHz (CoreMark): 3,4 mA (~71 µA/MHz).
  • Sensor controller low-power (2 MHz): 30,1 µA; sensor controller activo (24 MHz): 808 µA.
  • Standby (RTC on, 80 kB RAM + retención CPU): 0,94 µA; Shutdown (wake-up por eventos externos): 150 nA.


Radio section and compliance
  • Transceptor 2,4 GHz compatible con Bluetooth® LE 5.2 y IEEE 802.15.4 PHY/MAC.
  • Coexistencia: mecanismos PTA 3-wire, 2-wire y 1-wire.
  • Sensibilidad: -100 dBm para IEEE 802.15.4; -105 dBm para BLE Coded PHY (125 kbps). Potencia de salida hasta +5 dBm con compensación térmica.
  • Cumplimiento con normativas RF globales como EN 300 328, EN 300 440 Cat 2, FCC CFR47 Part 15, ARIB STD-T66.


Wireless protocols
  • Bluetooth® Low Energy (Bluetooth 5.2)
  • Thread
  • Zigbee 3.0
  • IEEE 802.15.4
  • IPv6 / 6LoWPAN
  • TI 15.4 stack (2.4 GHz)
  • Sistemas propietarios 2.4 GHz
  • Multiprotocolo concurrente vía DMM


Development tools and software
  • CC26x2R LaunchPad™ Development Kit y opciones LaunchPad para prototipado.
  • SimpleLink™ LOWPOWER F2 SDK para stacks, librerías y ejemplos.
  • SmartRF™ Studio, Sensor Controller Studio, Code Composer Studio™ y SysConfig para configuración y desarrollo.


Technical specifications
  • Modelo: CC2652R; Tipo: Wireless MCU.
  • CPU: Arm® Cortex®-M4F @ 48 MHz.
  • Flash: 352 kB; ROM: 256 kB; RAM: 88 kB (80 kB ultra-low leakage + 8 kB cache configurable).
  • Periféricos: 2× SPI (SSI), 2× UART, I2C, I2S, timers, ADC 12-bit (200 kS/s, 8 ch), 2 comparadores, 8-bit DAC, RTC, sensor controller.
  • GPIOs: 31 (paquete RGZ VQFN48).
  • Seguridad: aceleradores HW AES/ECC/RSA, SHA2, TRNG, secure boot, secure debug, secure firmware update.
  • Sensibilidad (mejor): -105 dBm; Potencia salida: hasta +5 dBm.
  • Temperatura de operación: -40 a +105 °C.
  • Paquete: VQFN (RGZ) 48 pines — 7 × 7 mm.
