Microcontrolador 32 bits CC3235SF

de comunicaciónde uso generalpara transmisión inalámbrica

Resumen
El CC3235SF es un MCU inalámbrico SimpleLink™ Wi‑Fi® de doble banda SoC que integra un núcleo de aplicación Arm® Cortex®‑M4 y un procesador de red con radio 2,4 GHz / 5 GHz, baseband y MAC. La variante CC3235SF incluye 1 MB de flash ejecutable adicional a 256 KB de RAM y aporta funciones avanzadas de seguridad de dispositivo y red para aplicaciones IoT e industriales.

Funcionalidades clave

• Wi‑Fi de doble banda: 2,4 GHz y 5 GHz (802.11 a/b/g/n)
• Procesador de red integrado para descargar la pila Wi‑Fi y IP del MCU de aplicación
• MCU de aplicación: Arm® Cortex®‑M4 (80 MHz)
• Soporta FreeRTOS y TI‑RTOS; compatible con SDK SimpleLink™ y kits LaunchPad
• Chip Wi‑Fi CERTIFIED™; FIPS 140‑2 Nivel 1 (según módulo/parte)

Seguridad y funciones de red

• Seguridad multinivel: device attestation & anti‑counterfeit, Secure Boot, actualizaciones seguras de firmware, almacenamiento seguro, protección de IP de software
• Soporte WPA™, WPA2™, WPA3™ Personal y Enterprise, WEP
• Hasta 16 sockets seguros concurrentes (TLS/SSL), soporte CSR y OCSP
• Aceleradores criptográficos hardware (AES, DES, SHA/MD5, CRC)

Capacidades inalámbricas y protocolos

• 802.11 a/b/g/n en 2,4 GHz y 5 GHz; modos AP/STA/Wi‑Fi Direct (2,4 GHz)
• Protocolos Internet/aplicación: servidor HTTPS, mDNS, DNS‑SD, DHCP; pila TCP/IP IPv4 e IPv6
• 16 sockets BSD con soporte TLS v1.2 y SSL 3.0; coexistencia con BLE/2,4 GHz

Sub‑sistema MCU de aplicación y periféricos

• Núcleo Arm® Cortex®‑M4 a 80 MHz; 256 KB de RAM dedicada al usuario
• 1 MB de Flash ejecutable opcional/integrado (CC3235SF)
• Periféricos: UART, I2S, I2C, SPI, SD, ADC, interfaz paralela de 8 bits, temporizadores, PWM
• Hasta 27 GPIO con multiplexado flexible

Gestión de energía y modos de bajo consumo

• Convertidores DC/DC integrados; VBAT modo amplio 2,1 V a 3,6 V; VIO ligado a VBAT
• Modos de bajo consumo avanzados: Shutdown ~1 µA; Hibernate ~4.5 µA; LPDS ~120 µA; Idle conectado (MCU en LPDS) ~710 µA
• Corrientes típicas en actividad: RX ~59 mA; TX ~223 mA

Rendimiento y radio

• Ejemplos de rendimiento aplicativo: UDP hasta 16 Mbps; TCP ~13 Mbps; pico hasta 72 Mbps
• Potencia TX Wi‑Fi: ~18.0 dBm (2.4 GHz, 1 DSSS); ~18.1 dBm (5 GHz, 6 OFDM)
• Sensibilidad RX: ~‑96 dBm (2.4 GHz); ~‑92 dBm (5 GHz)

Paquete, clasificación y ambiental

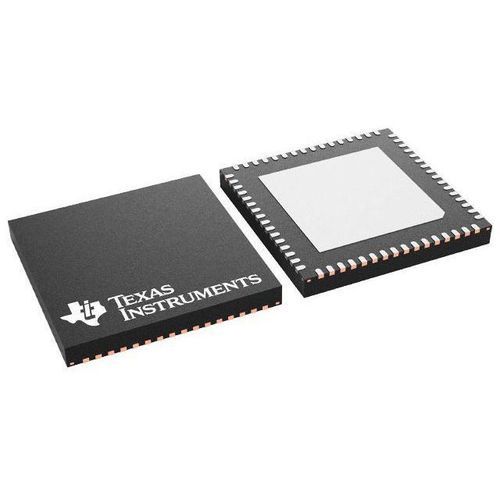

• Paquete RGK: VQFN de 64 pines, 9 mm × 9 mm, paso 0,5 mm
• Temperatura de funcionamiento: −40 °C a +85 °C (industrial)
• Estado del producto: ACTIVE

Usos típicos y ecosistema

• Parte de la plataforma SimpleLink™ MCU con SDKs unificados, herramientas y diseños de referencia
• Compatible con SimpleLink CC32xx SDK, TI‑RTOS / FreeRTOS, UniFlash y kits LaunchPad/módulos

Especificaciones

• Procesador: Arm® Cortex®‑M4 (80 MHz)
• Tipo de dispositivo: Wireless MCU (SoC doble procesador)
• Memoria: 1 MB Flash ejecutable (CC3235SF), 256 KB RAM
• Protocolos: Wi‑Fi 2,4 GHz & 5 GHz (802.11 a/b/g/n), IPv4 & IPv6
• Rendimiento: UDP hasta 16 Mbps; TCP ~13 Mbps; pico hasta 72 Mbps
• Seguridad: FIPS 140‑2 Nivel 1 (según parte), Secure Boot, aceleradores cripto hardware
• Temperatura de funcionamiento: −40 °C a +85 °C
• Paquete: VQFN (RGK) 64 pines, 9 × 9 mm, paso 0,5 mm
