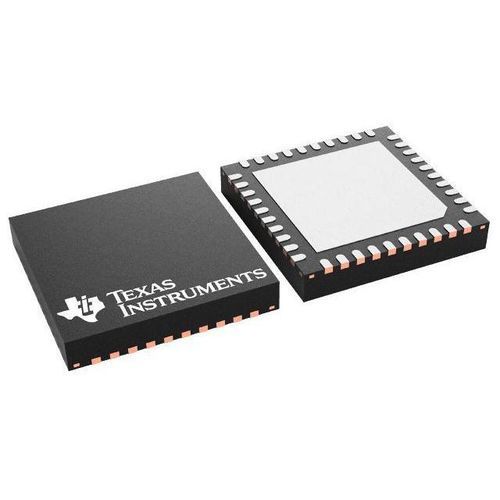

Microcontrolador 8 bits CC2541

para transmisión inalámbricade comunicacióncon emisor de radio-frecuencia

Resumen
El CC2541 es un SoC MCU inalámbrico optimizado para bajo consumo dirigido a aplicaciones Bluetooth Low Energy (BLE) y protocolos propietarios en 2,4 GHz. Integra un transceptor RF, un core 8051 mejorado, memoria Flash programable en sistema (128 KB o 256 KB), 8 KB de RAM y múltiples periféricos para nodos inalámbricos compactos y de bajo BOM.

Características clave

• SoC RF 2,4 GHz compatible con Bluetooth Low Energy y modos propietarios
• Tasas de datos: 250 kbps, 500 kbps, 1 Mbps y 2 Mbps
• TX programable hasta 0 dBm; sensibilidad RX ≈ −94 dBm (1 Mbps)
• Compatibilidad de pines con CC2540 en QFN‑40 6 × 6 mm si no se usan USB / I2C extra
• Versiones disponibles: CC2541F128 (128 KB) y CC2541F256 (256 KB)

RF y cumplimiento

• Diseñado para cumplir regulaciones globales (ETSI / FCC / ARIB)
• Buen link budget para aplicaciones de largo alcance sin front‑end RF externo en muchos diseños
• Potencia programable y buenas prestaciones de selectividad / bloqueo

Diseño y encapsulado

• Requiere pocos componentes externos; diseños de referencia disponibles
• Encapsulado QFN 6 × 6 mm, 40 pines (VQFN RHA)
• Compatibilidad de pines con CC2540 bajo condiciones (USB / I2C extra no usados)

Bajo consumo

• RX activo: desde 17.9 mA; TX activo (0 dBm): ~18.2 mA
• Power Mode 1 (wake‑up 4 µs): 270 µA
• Power Mode 2 (sleep timer on): 1 µA
• Power Mode 3 (external interrupts): 0.5 µA
• Rango de alimentación: 2.0 V – 3.6 V

Microcontrolador y memoria

• Core Enhanced 8051 con code prefetch
• Flash programable en sistema: 128 KB o 256 KB
• RAM: 8 KB con retención en todos los modos
• Soporte de depuración por hardware y automatización de baseband (auto‑ACK, address decoding)

Periféricos

• ADC de 12 bits, 8 canales (resolución configurable)
• 2 × SPI, 2 × UART, 4 timers, interfaz I2C
• DMA de 5 canales, generación IR, temporizador de sueño 32 kHz con capture
• RSSI digital preciso, monitor de batería, sensor de temperatura
• 23 GPIO (21 × 4 mA, 2 × 20 mA), 2 pines I/O con capacidad de conducción para LED
• Coprocesador AES, watchdog y comparador integrado

Seguridad

• Aceleración criptográfica y soporte AES‑128
• Device attestation & anti‑counterfeit
• Secure debug y protección de IP de software

Herramientas de desarrollo y software

• Kits: CC2541EMK, CC2541DK‑MINI
• SmartRF, BTool, soporte IAR y CC‑Debugger
• Pila BLE v4.0 para soluciones single‑mode y ejemplos GAP / GATT / SMP / L2CAP
• Opciones de configuración: modo single‑chip o interfaz network‑processor

Parámetros del producto (resumen)

• Núcleo CPU: Enhanced 8051
• Tecnología: 2,4 GHz Bluetooth Low Energy
• Flash: 128 KB (CC2541F128) o 256 KB (CC2541F256)
• RAM: 8 KB
• GPIOs: 23
• Sensibilidad (mejor): −94 dBm (1 Mbps)
• Temp. operación: −40 °C a 85 °C
• Encapsulado: QFN‑40 6 × 6 mm
• Voltaje suministro: 2.0 V – 3.6 V

Especificaciones técnicas

• Tipo: Wireless MCU (SoC)
• Periféricos: ADC 12 bits (8 ch), 2 SPI, 2 UART, 4 timers, I2C, DMA 5 canales
• Potencia TX máxima: programable hasta 0 dBm
• Modos de bajo consumo con corrientes de sueño hasta 0.5 µA
• Objetivos regulatorios: cumplimiento ETSI / FCC / ARIB (orientativo)
