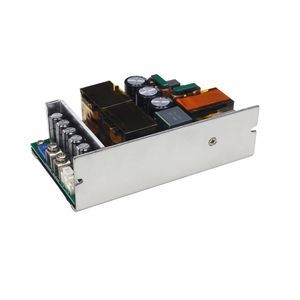

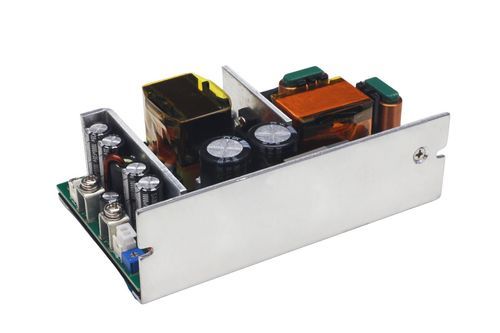

Alimentación eléctrica chasis abierto TPS-GSH600S

AC/DCde salida simplecon protección contra sobrecargas

Descripción general del producto
El TPS-GSH600S-48V es una fuente de alimentación open-frame de salida única de la serie TPS-GSH600S con carcasa de aluminio. Admite amplios rangos de entrada AC y DC para uso mundial y ofrece dos niveles de potencia según el tipo de refrigeración: 320 W por convección natural y hasta 600 W con refrigeración forzada (25 CFM). Salida nominal de 48 V (ajustable 44–54 V), Active PFC, indicador LED y borne de detección remota. Tensión de aislamiento 3750 VAC y rango de temperatura de -25 °C a +70 °C.

Características clave

• Diseño open-frame de salida única con carcasa de aluminio.
• Compatibilidad de entrada amplia: entradas AC y DC para operación global.
• Potencia dependiente de refrigeración: 320 W (convección natural); hasta 600 W con ventilador 25 CFM.
• Salida nominal 48 V, ajustable 44–54 V; corriente de salida hasta 6,67 A (convección) / 12,5 A (con ventilador).
• Alta eficiencia de conversión (hasta 94–95 % según condiciones).
• Aislamiento de seguridad: 3750 VAC.
• Funciones mejoradas: Active PFC, indicador LED, borne de detección remota.
• Garantía de 3 años.

Especificaciones técnicas

• Dimensiones (L×W×H): 127 × 76.2 × 40 mm.
• Potencia de salida: 320 W (convección natural) / 600 W (forzada, 25 CFM).
• Tensión de salida (nominal): 48 V; rango ajustable 44–54 V.
• Corriente de salida: 0–6,67 A (refrigeración natural); 0–12,5 A (refrigeración por ventilador).
• Eficiencia: 92 % / 94 % (115 VAC / 230 VAC); hasta ~95 % en condiciones específicas.
• Tensión de entrada: 100–264 VAC y 141–370 VDC (la tabla puede indicar 100–240 VAC).
• Corriente de entrada: 6 A @ 115 VAC, 3 A @ 230 VAC.
• Tensión de aislamiento: 3750 VAC.
• Temperatura de funcionamiento: -25 °C a +70 °C.
• Peso: 480 ± 20 g.
• Especificación del ventilador para convección forzada: 24 V, 25 CFM (necesario para la potencia de 600 W).
• Número de artículo: OF1293.
• Código del fabricante: OF0010026.
• Fabricante / Marca: TPS.

Protecciones y funciones

• Protección por subtensión de entrada.
• Protección contra cortocircuito de salida.
• Protección contra sobrecorriente.
• Protección contra sobretensión de salida.
• Protección contra sobretemperatura.

Aplicaciones

• Automatización industrial y sistemas de control.
• Equipos de comunicaciones e instrumentos electrónicos.
• Iluminación LED y sistemas domóticos.
• Dispositivos médicos (uso conforme a requisitos aplicables).
