Alimentación eléctrica chasis abierto TPS-GSH750S-24V

AC/DCde salida simpleregulada

Visión general del producto

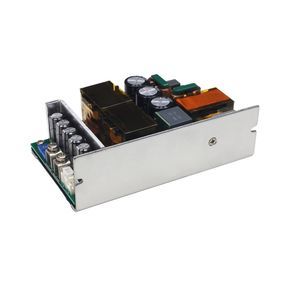

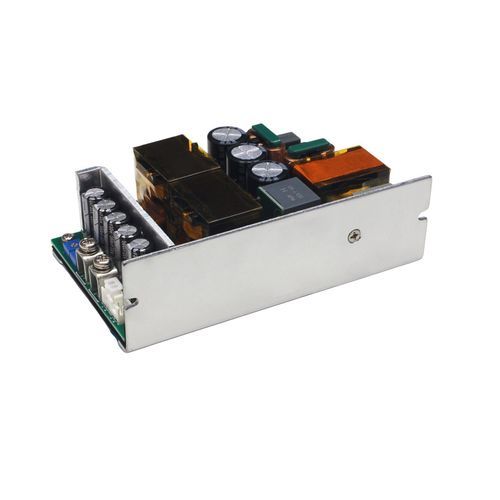

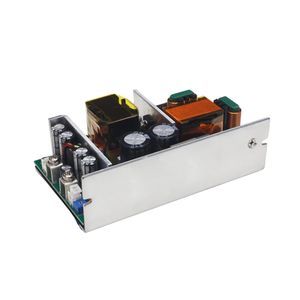

El TPS-GSH750S-24V es una fuente de alimentación open-frame de salida única de la serie TPS-GSH750S con carcasa de aluminio (127×76,2×40 mm). Acepta amplios rangos de entrada (85–305 VAC / 120–420 VDC) y entrega 500 W en convección natural (24 V / 20,84 A) o hasta 750 W con refrigeración forzada mediante ventilador de 25 CFM (24 V / 31,25 A). Funcionamiento de −25 °C a +70 °C, aislamiento de 3750 VAC y eficiencia de hasta el 95 % en condiciones especificadas. Diseñada para aplicaciones industriales y profesionales que requieren salida CC+CV y detección remota.

Características clave

• Modelo: TPS-GSH750S-24V (serie TPS-GSH750S).
• Forma: Open-frame, salida única; carcasa de aluminio (127×76,2×40 mm).
• Compatibilidad de entrada: 85–305 VAC o 120–420 VDC para uso global.
• Modos de refrigeración y potencia: 500 W (convección natural) y 750 W (ventilador 25 CFM) a 24 V.
• Salida: 24 V ajustable (22,8–27 V) en funcionamiento CC+CV.
• Rango de operación: −25 °C a +70 °C; voltaje de aislamiento 3750 VAC.
• Eficiencia y PFC: Hasta 95 % de eficiencia en condiciones especificadas; PFC activo incluido.
• Monitorización: Indicador LED y terminal de detección remota para regulación precisa.
• Garantía: 3 años.

Protecciones y controles

• Protección contra subtensión de entrada.
• Protección contra cortocircuito y sobrecorriente en salida.
• Protección contra sobretensión en salida.
• Protección contra sobretemperatura.
• Ajuste de tensión de salida (22,8–27 V) y detección remota para compensación de carga.

Tabla de especificaciones
Dimensiones (L×A×H): 127×76,2×40 mm
Tensión de entrada: 85–305 VAC o 120–420 VDC
Corriente de entrada: 6,5 A @115 VAC; 4 A @230 VAC
Tensión de salida: 24 V (ajustable 22,8–27 V)
Corriente de salida: 0–26,32 A (convección natural); 0–39,48 A (refrigeración por ventilador)
Potencia de salida: 500 W (natural) / 750 W (ventilador, 25 CFM)
Eficiencia: 91 % / 93,5 % (115 VAC / 230 VAC); hasta 95 % en condiciones especificadas
Voltaje de aislamiento: 3750 VAC
Temperatura de funcionamiento: −25 °C a +70 °C
Forma: Open-frame, carcasa de aluminio
Modos especiales: Corriente constante + Tensión constante (CC+CV); detección remota
Protecciones: UVP, SCP, OCP, OVP, OTP
Peso: 550 ± 20 g
Aplicaciones típicas: Automatización industrial, sistemas de control industrial, equipos de comunicación, sistemas LED, instrumentos electrónicos, dispositivos médicos
