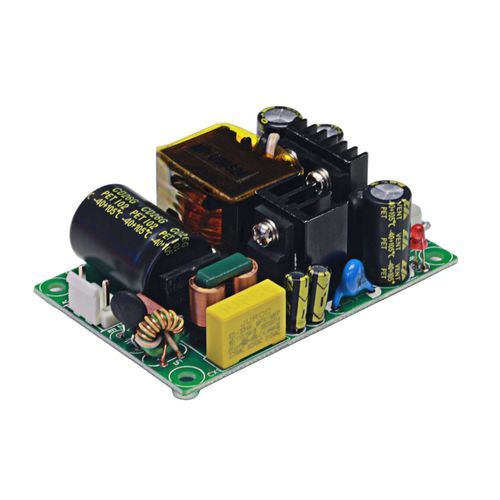

Alimentación eléctrica chasis abierto TPS-MPU60S-48V

AC/DCde salida simpleregulada

Descripción del producto
El TPS-MPU60S-48V es una fuente de alimentación open-frame de salida única de la serie TPS-MPU60S, que entrega una salida regulada de 48V con potencia nominal de 60W (opciones 54W/60W). Presenta un formato compacto 3"×2" (76×50×26,6 mm), peso aproximado 90 g y refrigeración por convección natural sin ventilador, adecuada para instalaciones industriales con espacio limitado. Ofrece aislamiento de 3000 VAC, baja ondulación de salida (máx. 150 mVp-p) y protecciones frente a sobrecarga, cortocircuito y sobrecorriente (modo hiccup con recuperación automática). Rango de entrada: 90–264 VAC o 127–370 VDC, 47–63 Hz. Condiciones de funcionamiento: -25–60 °C (ver derating), 20–90% HR sin condensación. Cumplimiento: GB4943.1-2011 y EN55032 Clase B.

Características clave

• Serie: TPS-MPU60S, fuente open-frame de salida única
• Tamaño compacto: 76 × 50 × 26,6 mm, aprox. 90 g
• Refrigeración sin ventilador por convección natural hasta 60W
• Alta aislación: 3000 VAC entre entrada y salida
• Salida regulada con baja ondulación (máx. 150 mVp-p)
• Protecciones: sobrecarga 115%–180%, cortocircuito, sobrecorriente con modo hiccup y recuperación automática
• Eficiencia típica: 89%
• Tensiones disponibles: 9V / 12V / 24V / 36V / 48V (esta unidad: 48V)
• Amplia compatibilidad de entrada: 90–264 VAC / 127–370 VDC, 47–63 Hz
• Rango de operación: -25–60 °C (ver curva de derating), 20–90% HR sin condensación
• Normativa: GB4943.1-2011, EN55032 Clase B

Especificaciones
Dimensiones (L×A×H): 76 × 50 × 26,6 mm
Eficiencia: típ. 89%
Corriente de entrada: <1500 mA
Tensión de entrada: 90–264 VAC, 127–370 VDC
Tensión de salida: 48 V
Potencia de salida: 60 W
Corriente de salida (tabla): 2,5 A
Corriente nominal (refrigeración natural): 1,25 A (rango 0–1,25 A)
Peso: aprox. 90 g

Especificaciones técnicas

• Modelo: TPS-MPU60S-48V
• Serie: TPS-MPU60S
• Potencia nominal: 60 W (opción 54 W disponible)
• Corriente nominal (refrigeración natural): 1,25 A; corriente tabla: 2,5 A
• Ondulación (máx): 150 mVp-p
• Aislación: 3000 VAC
• Protecciones: sobrecarga 115%–180%, cortocircuito, sobrecorriente (modo hiccup, recuperación automática)
• Rango de entrada: 90–264 VAC / 127–370 VDC; 47–63 Hz
• Corriente de entrada: <1500 mA
• Eficiencia: típ. 89%
• Temperatura de funcionamiento: -25–60 °C (ver derating)
• Humedad: 20–90% HR, sin condensación
• Dimensiones: 76 × 50 × 26,6 mm
• Peso: aprox. 90 g
• Normas: GB4943.1-2011, EN55032 Clase B
