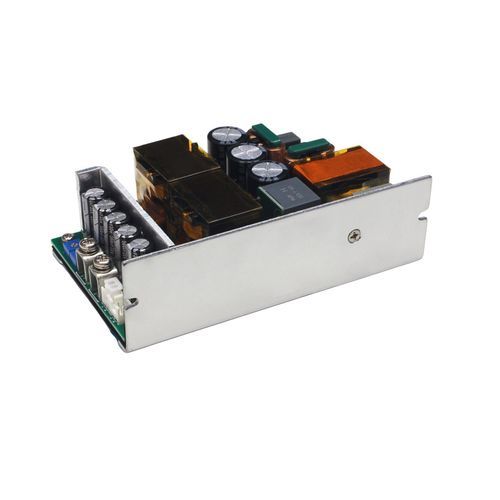

Alimentación eléctrica chasis abierto TPS-GSH750S

AC/DCreguladaajustable

Descripción del producto
El TPS-GSH750S-36V es una fuente de alimentación open-frame de salida única de la serie TPS-GSH750S. Con carcasa de aluminio (127×76,2×40 mm), admite entrada 85–305 VAC o 120–420 VDC y entrega hasta 500 W en convección natural (36 V / 13,89 A) y hasta 750 W con refrigeración forzada de 25 CFM (36 V / 20,84 A). Funciona entre -25 °C y +70 °C y dispone de aislamiento de 3750 VAC, PFC activo e indicador LED.

Características principales

• Serie: TPS-GSH750S Series con topología de salida única.
• Diseño y carcasa: Open-frame de salida única con chasis de aluminio (L×A×Al: 127×76,2×40 mm).
• Compatibilidad de entrada: Entrada amplia 85–305 VAC y 120–420 VDC para instalaciones globales.
• Refrigeración y potencia: 500 W (convección natural) y 750 W (con ventilador 25 CFM).
• Rango de operación: -25 °C a +70 °C para condiciones exigentes.
• Aislamiento y eficiencia: Aislamiento 3750 VAC; eficiencia hasta 95 % según condiciones.
• Control de salida: Tensión de salida ajustable 34,2–39,6 V con compensación remota; admite modos de corriente constante + tensión constante.
• Protecciones: Subtensión de entrada, cortocircuito de salida, sobrecorriente, sobretensión de salida y protección contra sobretemperatura.
• Monitorización y factor de potencia: PFC activo e indicador LED de estado.
• Garantía y aplicaciones: Garantía de 3 años. Adecuada para automatización industrial, sistemas de control, equipos de comunicación, sistemas LED, domótica, instrumentos electrónicos y ciertos equipos médicos.

Características / especificaciones técnicas

• Dimensiones (L×A×Al): 127×76,2×40 mm
• Peso: 550 ± 20 g
• Tensión de entrada: 85–305 VAC (también soporta 120–420 VDC)
• Corriente de entrada: 6,5 A @ 115 VAC, 4 A @ 230 VAC
• Tensión de salida: 36 V (ajustable 34,2–39,6 V)
• Potencia de salida: 500 W (convección natural) / 750 W (refrigeración por ventilador, 25 CFM)
• Corriente de salida: 0–13,89 A (convección), 0–20,84 A (ventilador)
• Eficiencia: 91 % / 94 % (115 VAC / 230 VAC); hasta 95 % en condiciones específicas
• Tensión de aislamiento: 3750 VAC
• Temperatura de funcionamiento: -25 °C a +70 °C
• Corrección del factor de potencia: PFC activo
• Indicadores: LED
• Modo de salida: Corriente constante + tensión constante
• Compensación remota: Sí (terminal de compensación remota)
• Protecciones: Subtensión de entrada, cortocircuito de salida, sobrecorriente, sobretensión de salida, sobretemperatura
• Fabricante: TPS
• Garantía: 3 años
