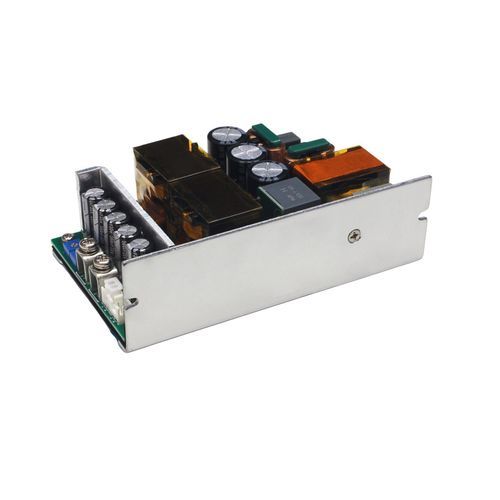

Alimentación eléctrica chasis abierto TPS-GSH750S-12V

AC/DCde salida simpleconmutada

Descripción del producto
El TPS-GSH750S-12V es una fuente de alimentación open-frame de 12V con salida única de la serie TPS-GSH750S, con chasis de aluminio y formato compacto. Admite amplios rangos de entrada AC y DC y ofrece operación por convección natural hasta 500W y refrigeración forzada (25 CFM) hasta 750W, adecuada para aplicaciones industriales y médicas exigentes.

Descripción funcional principal
Salida única 12V ajustable entre 11.4–12.8V. Proporciona 500W en convección natural y hasta 750W (12V / 62.5A) con ventilador 25CFM. Rango de temperatura de funcionamiento: -25℃ a +70℃. Tensión de aislamiento: 3750VAC. Incluye Active PFC, indicador LED y terminal de remote sensing para regulación de tensión precisa. Soporta modos de salida de corriente constante y tensión constante.

Protecciones y fiabilidad

• Protección por subtensión de entrada
• Protección contra cortocircuito de salida
• Protección contra sobrecorriente
• Protección contra sobretensión de salida
• Protección contra sobretemperatura

Aplicaciones
Adecuada para maquinaria de automatización industrial, sistemas de control industrial, equipos de comunicaciones, sistemas LED, dispositivos domóticos, instrumentos electrónicos y equipos médicos.

Características clave

• Parte de la serie TPS-GSH750S
• Diseño open-frame con salida única y chasis de aluminio
• Dimensiones (L×W×H): 127×76.2×40 mm
• Entrada amplia: 85–305 VAC y 120–420 VDC
• Refrigeración y potencia: 500W (convección natural), 750W (ventilador 25CFM)
• Temperatura de funcionamiento: -25℃ a +70℃
• Tensión de aislamiento: 3750VAC
• Alta eficiencia (hasta 95%)
• Active PFC incluido
• Indicador LED de estado
• Ajuste de tensión de salida: 11.4–12.8V; remote sensing
• Operación CC + CV
• Funciones de protección completas
• Garantía de 3 años

Especificaciones técnicas

• Article Number: OF1294
• Manufacturer Code: OF0010027
• Manufacturer: TPS
• Dimensiones (L×W×H): 127×76.2×40 mm
• Eficiencia: 90% / 93% (115VAC / 230VAC); hasta 95% documentado
• Corriente de entrada: 6.5A @ 115VAC, 4A @ 230VAC
• Tensión de entrada: 85–305 VAC (120–420 VDC soportado)
• Tensión de salida: 12 V (ajustable 11.4–12.8V)
• Corriente de salida: 0–41.67A (refrigeración natural), 0–62.5A (refrigeración por ventilador)
• Potencia de salida: 500W (natural), 750W (ventilador)
• Peso: 550 ± 20 g
• Tensión de aislamiento: 3750 VAC
• Temperatura de funcionamiento: -25℃ a +70℃
• Funciones: Active PFC, indicador LED, remote sensing, operación CC + CV
• Protecciones: subtensión de entrada, cortocircuito de salida, sobrecorriente, sobretensión de salida, sobretemperatura
• Garantía: 3 años
