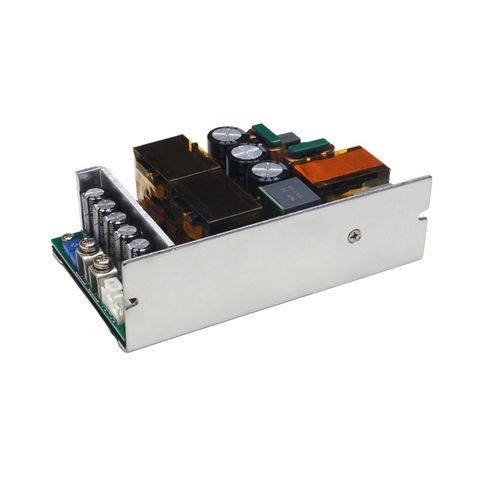

Alimentación eléctrica chasis abierto TPS-GSH750S-48V

AC/DCreguladade salida simple

Descripción del producto
El TPS-GSH750S-48V es una fuente de alimentación open-frame de salida única de la serie TPS-GSH750S. Cuenta con una carcasa de aluminio (127×76,2×40 mm), amplios rangos de entrada (85–305 VAC y 120–420 VDC) y entrega 500 W con convección natural y hasta 750 W con convección forzada mediante un ventilador de 25 CFM. Incluye Active PFC, detección remota y un rango de ajuste de tensión de salida de 45,6–54 V.

Rendimiento y características

• Temperatura de funcionamiento: -25 °C a +70 °C.
• Aislamiento: tensión de aislamiento 3750 VAC.
• Active PFC: corrección activa del factor de potencia integrada.
• Eficiencia: 91% / 94% (115 VAC / 230 VAC); hasta 95% en condiciones especificadas.
• Ajuste de tensión de salida: 45,6–54 V ajustable.
• Modos de salida: operación en corriente constante (CC) y tensión constante (CV).
• Detección remota: borne de detección remota para regulación precisa de la tensión.
• Indicadores: LED de estado.
• Protecciones: subtensión de entrada, cortocircuito a la salida, sobrecorriente, sobretensión de salida y protección contra sobretemperatura.
• Garantía: 3 años.

Aplicaciones típicas

• Maquinaria de automatización industrial y sistemas de control industrial.
• Equipos de comunicación e instrumentos electrónicos.
• Sistemas LED y soluciones de edificio inteligente / domótica.
• Equipos médicos (apto para ciertas aplicaciones médicas).

Especificaciones

• Dimensiones (L×W×H): 127 × 76,2 × 40 mm.
• Tensión de salida: 48 V (ajustable 45,6–54 V).
• Potencia de salida: 500 W (refrigeración natural) / 750 W (refrigeración por ventilador, 25 CFM).
• Corriente de salida: 0–10,42 A (refrigeración natural); 0–15,63 A (refrigeración por ventilador).
• Tensión de entrada: 85–305 VAC; también soporta 120–420 VDC.
• Corriente de entrada: 6,5 A @ 115 VAC; 4 A @ 230 VAC.
• Eficiencia: 91% / 94% (115 VAC / 230 VAC); hasta 95% en condiciones especificadas.
• Tensión de aislamiento: 3750 VAC.
• Rango de temperatura de funcionamiento: -25 °C a +70 °C.
• Peso: 550 ± 20 g.
• Funciones: Active PFC, indicador LED, ajuste de tensión de salida, detección remota, modo CC+CV.
• Protecciones: subtensión de entrada, cortocircuito salida, sobrecorriente, sobretensión salida, sobretemperatura.
• Garantía: 3 años.

Características técnicas

• Nombre del producto: TPS-GSH750S-48V
• Marca: TPS
• Article Number (interno): OF1297
• Código del fabricante: OF0010030
• Dimensiones: 127 × 76,2 × 40 mm
• Peso: 550 ±20 g
• Entrada AC: 85–305 VAC
• Entrada DC: 120–420 VDC
• Corriente de entrada: 6,5 A (115 VAC), 4 A (230 VAC)
• Tensión de salida: 48 V (ajustable 45,6–54 V)
• Corriente de salida: hasta 10,42 A (refrigeración natural), hasta 15,63 A (ventilada)
• Potencia de salida: 500 W (natural), 750 W (ventilador 25 CFM)
• Eficiencia: 91% / 94% (115 VAC / 230 VAC) — hasta 95%
• Aislamiento: 3750 VAC
• Funciones: Active PFC, LED, Remote Sensing, CC+CV, ajuste de tensión
• Protecciones: subtensión de entrada, cortocircuito en salida, sobrecorriente, sobretensión en salida, sobretemperatura
• Temperatura de funcionamiento: -25 °C a +70 °C
• Garantía: 3 años
