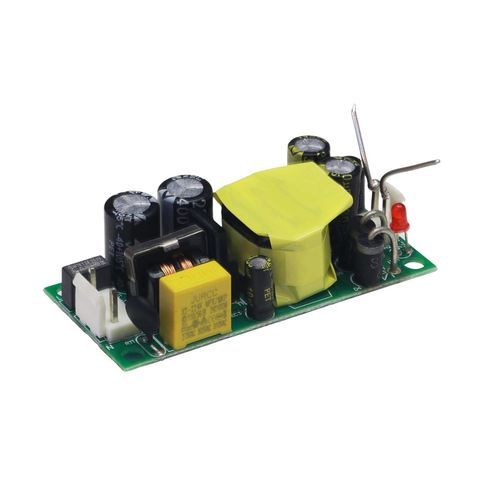

Alimentación eléctrica chasis abierto TPS-MPU24S

AC/DCde salida simpleconmutada

Descripción del producto
El TPS-MPU24S-12V forma parte de la serie TPS-MPU24S de fuentes de alimentación open-frame de salida única. Proporciona una salida regulada de 12 V con una corriente nominal de 2 A (rango de funcionamiento 0–2 A) y una potencia nominal de 24 W, ubicada en la categoría open-frame 17,5 W / 24 W. Dimensiones: 66,2×30,5×21,2 mm; peso aprox. 39 g. Diseñado para refrigeración por convección natural (sin ventilador), apto para entornos sensibles al ruido.

Rendimiento y protecciones
La unidad dispone de aislamiento entrada-salida de 3000 VAC y una salida regulada con baja ondulación (máx. 40 mVp-p). Las protecciones incluyen protección contra sobrecarga (115%–180% de la potencia nominal) y protección contra cortocircuitos en modo hiccup con recuperación automática tras eliminar la falla. Eficiencia típica: 85 %. Rango de entrada: 90–264 VAC o 127–370 VDC; frecuencia 47–63 Hz. Condiciones de funcionamiento: -25 a 60 °C (ver curva de derating), 20–90 % HR sin condensación. Cumplimiento: GB4943.1-2011 y EN55032 Clase B.

Características clave

• Série: TPS-MPU24S, fuentes open-frame de salida única
• Dimensiones compactas: 66,2 × 30,5 × 21,2 mm; peso aprox. 39 g
• Refrigeración por convección natural: 24 W sin ventilador
• Alta aislamiento: 3000 VAC entre entrada y salida
• Salida regulada 12 V con baja ondulación (máx. 40 mVp-p)
• Protecciones: sobrecarga y cortocircuito (modo hiccup) con recuperación automática
• Eficiencia típica: 85 %
• Amplia compatibilidad de entrada: 90–264 VAC / 127–370 VDC, 47–63 Hz
• Rango de funcionamiento: -25–60 °C; 20–90 % HR (sin condensación)
• Normas: GB4943.1-2011; EN55032 Clase B

Especificaciones (tabla)
Dimensiones (L×A×H) (mm): 66,2×30,5×21,2 mm
Eficiencia: 85 %
Corriente de entrada: <200 mA
Tensión de entrada: 90–264 VAC, 127–370 VDC
Corriente de salida: 2 A
Potencia de salida: 24 W
Tensión de salida: 12 V
Peso: aprox. 39 g

Características / Especificaciones técnicas

• Número de referencia: OF1352
• Código del fabricante: OF0010085
• Fabricante: TPS
• Modelo: TPS-MPU24S-12V
• Tensión de salida nominal: 12 V
• Corriente de salida nominal: 2 A (0–2 A)
• Potencia nominal de salida: 24 W
• Ondulación máxima: 40 mVp-p
• Tensión de aislamiento: 3000 VAC
• Protecciones: cortocircuito, sobrecorriente/sobrecarga (115%–180%) en modo hiccup con recuperación automática
• Frecuencia de entrada: 47–63 Hz
• Corriente de entrada: <200 mA
• Temperatura de funcionamiento: -25–60 °C (ver derating)
• Humedad almacenamiento/funcionamiento: 20–90 % HR (sin condensación)
• Normas/EMC: GB4943.1-2011; EN55032 Clase B
