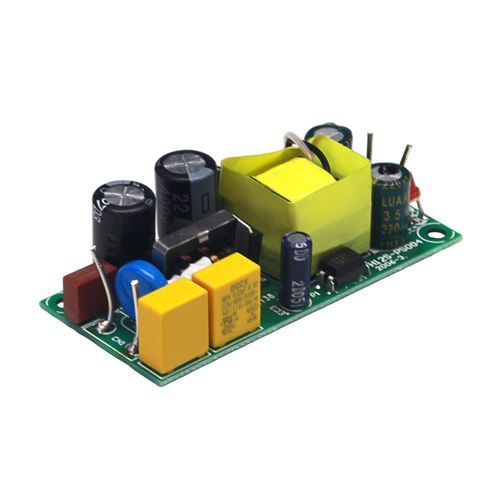

Alimentación eléctrica chasis abierto TPS-H12SP-12V

AC/DCde salida simpleconmutada

Descripción del producto
El TPS-H12SP-12V es una fuente de alimentación open-frame de salida única de la TPS-H12SP High Voltage Series. Su formato compacto (66 × 30,5 × 20 mm) y bajo peso (33 g) lo hacen idóneo para instalaciones con espacio limitado. Acepta un amplio rango de entrada (100–400 VAC o 127–610 VDC) y funciona con refrigeración natural (sin ventilador). Potencia nominal de salida 10 W con corriente nominal de 800 mA (rango operativo 0–830 mA). Funcionamiento especificado de -20°C a +50°C con derating según la carga, y frecuencia de conmutación de 40–60 kHz. Precisión de tensión ±1% y rango ajustable 11,95–12,2 V. Las protecciones y el diseño de seguridad proporcionan operación fiable a largo plazo.

Características clave

• Pertenencia a la serie: Parte de la TPS-H12SP High Voltage Series.
• Diseño y dimensiones: Topología open-frame de salida única; 66 × 30,5 × 20 mm; peso 33 g.
• Compatibilidad de entrada: Entrada amplia 100–400 VAC y 127–610 VDC para uso global.
• Refrigeración y potencia: Refrigeración natural (sin ventilador); potencia nominal 10 W; corriente de salida nominal 800 mA (rango 0–830 mA).
• Rango de funcionamiento: -20°C a +50°C (100% carga -20°C a +35°C; 60% carga a +50°C).
• Precisión y eficiencia: Precisión de tensión ±1%; eficiencia >80%.
• Funciones de protección: Protección por sobrecarga (130–150% con autorrecuperación); protección contra cortocircuitos (modo hiccup con autorrecuperación); protección contra sobretensión (DC >130%).
• Seguridad y fiabilidad: Aislamiento/tenida 3 kVAC; frecuencia de conmutación 40–60 kHz; prueba de burn-in a plena carga realizada.

Especificaciones técnicas

• Modelo: TPS-H12SP-12V (salida única, open-frame)
• Dimensiones (L×W×H): 66 × 30,5 × 20 mm
• Peso: 33 g
• Tensión de entrada: 100–400 VAC; 127–610 VDC
• Corriente de entrada: 0,15 A–0,09 A
• Tensión de salida: 12 V (ajustable 11,95–12,2 V)
• Corriente de salida: 800 mA (rango 0–830 mA)
• Potencia de salida: 10 W
• Eficiencia: >80%
• Frecuencia de conmutación: 40–60 kHz
• Precisión de tensión: ±1%
• Temperatura de funcionamiento: -20°C a +50°C (100% carga -20°C a +35°C; 60% carga a +50°C)
• Protecciones: Sobrecarga (130–150% autorrecuperación); cortocircuito (hiccup autorrecuperación); sobretensión (DC >130%)
• Aislamiento / tenue: 3 kVAC
• Prueba de fiabilidad: Burn-in a plena carga realizado
