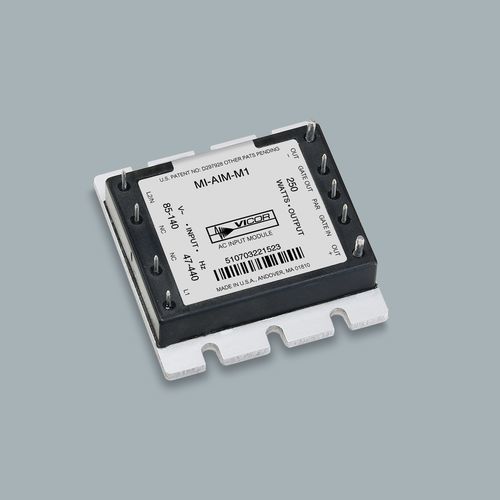

Módulo de potencia AC MI-AIM™

Descripción general
El módulo de entrada AC MI-AIM™ se conecta directamente a la red de 115 V AC para proporcionar rectificación de línea, filtrado EMI, protección frente a transitorios/picos y limitación de corriente de arranque. Entrega hasta 250 W para soportar los convertidores Vicor Mi‑x7x en formatos full‑brick y half‑brick y está diseñado para sistemas de alimentación MIL‑COTS militares y aeroespaciales.

Conformidad

• Requisitos de emisiones conducidas CE102 — MIL‑STD‑461D/E
• Requisitos de transitorios y picos de entrada — MIL‑STD‑704A
• Requisitos de ensayos ambientales — MIL‑STD‑810

Características y ventajas

• Front‑end AC integrado: rectificación, filtrado EMI, protección contra transitorios y limitador de inrush
• Compatible con la familia Vicor MI‑x7x (soporta módulos full‑brick y half‑brick)
• Capacidad de salida de 250 W para soportar convertidores Mi‑x7x
• Disponible en variantes M‑Grade e I‑Grade para calificación de sistema
• Montaje board‑level en half‑brick y amplio rango de temperatura de funcionamiento para aplicaciones aéreas y terrestres MIL

Variantes

• MI‑AIM‑M1 — M‑Grade; MI‑Series compatible: MI‑27x / MI‑J7x; Temp: -55 a +85 °C (hasta +100 °C especificado); Half‑brick
• MI‑AIM‑I1 — I‑Grade; MI‑Series compatible: MI‑27x / MI‑J7x; Temp: -55 a +85 °C (hasta +100 °C especificado); Half‑brick

Especificaciones técnicas

• Función: front‑end de entrada AC (rectificador, filtro EMI, protección contra transitorios, limitador de inrush)
• Entrada nominal: 115 V AC
• Capacidad de potencia de salida: 250 W (soporta convertidores Mi‑x7x)
• Compatibilidad: Vicor Mi‑x7x full‑brick y half‑brick; MI‑Series compatible: MI‑27x / MI‑J7x
• Grados de convertidor: M‑Grade (MI‑AIM‑M1), I‑Grade (MI‑AIM‑I1)
• Temperatura de funcionamiento (board‑level): -55 °C a +85 °C (hasta +100 °C especificado)
• Estilo de montaje: Half‑brick
• Normas: MIL‑STD‑461D/E (CE102), MIL‑STD‑704A, MIL‑STD‑810
• Protecciones: filtrado EMI, protección contra transitorios/picos, limitación de corriente de arranque
• Documentación: plano y hoja de datos disponibles por el fabricante
