Convertidor DC/DC de alta densidad de potencia DCM®

reguladoaisladomontado sobre bastidor

Descripción del producto

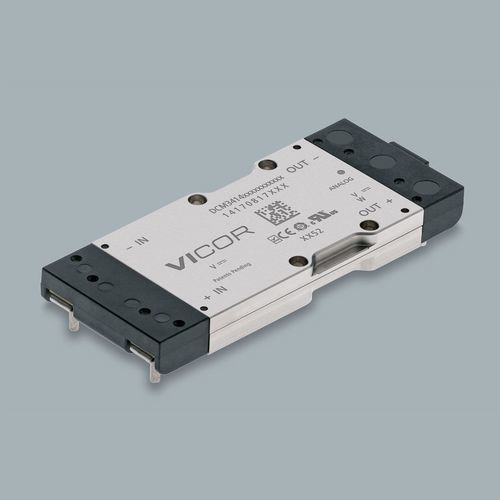

El DCM3414B50M17C2M05 es un módulo convertidor DC-DC DCM® en paquete 3414 VIA (3,38 x 1,4 x 0,37 in / 85,93 x 35,54 x 9,4 mm). Ofrece una salida aislada y regulada de hasta 320 W, diseñado para alta densidad de potencia y funcionamiento fiable en entornos exigentes. Las opciones de montaje, control y grado facilitan la integración en sistemas industriales y embebidos.

Especificaciones clave (resumen)

• Tensión de entrada: 28 V nominal
• Tensión de salida: 15 V nominal
• Potencia de salida: 320 W
• Paquete: 3414 VIA (85,93 x 35,54 x 9,4 mm)

Características del producto

• Protección de sobretensión de salida
• Alta eficiencia y densidad de potencia
• Carcasa robusta para entornos adversos
• Filtrado EMI y de transitorios integrado
• Bloqueo por subtensión de entrada (UVLO)
• Protección contra sobretemperatura (OTP)
• Opciones de montaje: chasis o montaje en PCB (pin corto/largo)

Precios (MSRP)
Cantidad | MSRP (USD)
1+ | $850.62
10+ | $675.82
25+ | $616.70
100+ | $578.42

Materiales de referencia (disponibles)

• Hoja de datos (serie DCM3414)
• Notas de aplicación: AN:029, AN:030, AN:035, AN:039, AN401
• Gestión térmica y directrices de montaje
• Dibujos mecánicos y modelos 3D
• Aprobaciones de seguridad y certificados para la familia 3414 VIA

Pedido y disponibilidad
Número de pieza: DCM3414B50M17C2M05. Plazo típico mostrado: 40 semanas. Cantidad mínima de pedido: 1. Ejemplo de stock de distribuidores: Mouser 10, Digi-Key 4, Arrow 0, Avnet 0.

Especificaciones técnicas

• Familia de producto: DCM®
• Tipo: Convertidor DC-DC aislado y regulado
• Dimensiones del paquete: 3,38 x 1,4 x 0,37 in (85,93 x 35,54 x 9,4 mm)
• Tensión de entrada: 28 V (nominal)
• Tensión de salida: 15 V (nominal)
• Potencia de salida: 320 W
• Estilos de montaje: Montaje placa (pin corto/largo), Montaje chasis (orejeta)
• Opciones de grado: M (-55°C a 125°C), T (-40°C a 125°C), C (-20°C a 125°C)
• Interfaz de control: Analógica
• Protecciones: OVP, UVLO, OTP, filtrado EMI/transitorio integrado
• MOQ: 1 • Plazo típico: 40 semanas
