Convertidor DC/DC regulado PRM®

para equipos de telecomunicacionesde salida simplede perfil bajo

Descripción

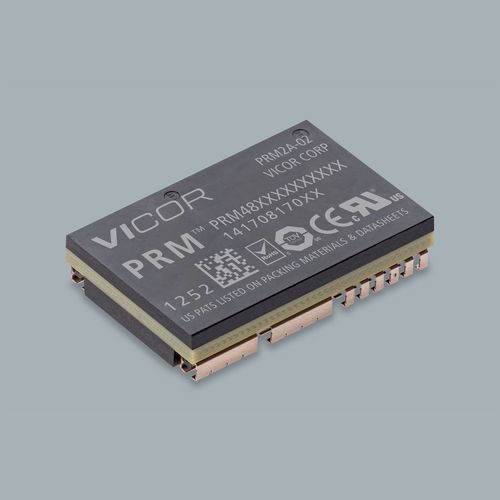

El regulador PRM® FULL ChiP (MPRM48NF480M500A00) es un regulador ZVS buck-boost en un paquete FULL ChiP de perfil muy bajo. Dimensiones típicas: 1.28 x 0.87 x 0.265 in / 32.5 x 22.0 x 6.73 mm. Tensión de entrada nominal: 48 V. Tensión de salida nominal: 48 V. Potencia de salida: 500 W. Diseñado para fabricación SMD pick & place con opciones de montaje superficial o montaje pasante. Cumple MIL-STD-1275 y MIL-STD-704.

Características del producto

• Regulador ZVS buck-boost
• Alta eficiencia
• Alta densidad de potencia
• Frecuencia de conmutación ≈ 1 MHz
• Perfil muy bajo
• Compatible con pick & place / SMD
• Paquete para montaje superficial o pasante (FULL ChiP)
• Compatibilidad entre productos full y half-chip
• Cumple MIL-STD-1275 y MIL-STD-704

Parámetros clave
Número de pieza: MPRM48NF480M500A00
Tensión de entrada: 48 V
Tensión de salida: 48 V
Potencia de salida: 500 W
Paquete: FULL ChiP (típ. 1.28 x 0.87 x 0.265 in / 32.5 x 22.0 x 6.73 mm)
Plazo de entrega: 40 semanas
Cantidad mínima de pedido: 25

Precios (MSRP)
Cantidad | MSRP (USD)
25+ | $459.77
100+ | $431.24

Opciones de montaje y grado

• Estilo de montaje: J-Lead (seleccionado) o Through Hole
• Grado de producto: M = -55°C a 125°C

Stock de distribuidores (según la página)

• Digi-Key: 2
• Arrow: 0
• Avnet: 0
• Mouser: 0

Materiales de referencia

• Hoja de datos (Data Sheet)
• Guía de usuario de la placa de evaluación
• Notas de aplicación (p. ej., AN:005 diseño PCB; AN:009 soldadura SMT J-Lead; AN:022 EMI/transitorios MIL)
• Aprobaciones y certificados de seguridad (cURus, cTÜVus, CE / Low Voltage & RoHS, CB)
• Dibujos mecánicos y modelos 3D para FULL ChiP con J-Lead

Notas
Producto ofrecido como variante configurable del regulador PRM dentro de la familia MIL-COTS PRM. Placa de evaluación referenciada: MPRD48NF480M500A00.

Especificaciones técnicas

• Número de pieza: MPRM48NF480M500A00
• Denominación: PRM® Regulator
• Tensión de entrada (nom.): 48 V
• Tensión de salida (nom.): 48 V
• Potencia de salida: 500 W
• Frecuencia de conmutación: ≈ 1 MHz
• Topología: ZVS buck-boost
• Paquete: FULL ChiP; dimensiones 32.5 x 22.0 x 6.73 mm
• Montaje: J-Lead (SMD) o Through-Hole
• Compatible con pick & place: sí
• Grado operativo: M = -55°C a 125°C
• Normas: MIL-STD-1275, MIL-STD-704
• Plazo: 40 semanas; MOQ: 25
