Convertidor DC/DC regulado DCM®

aisladomontado sobre bastidorindustrial

Resumen

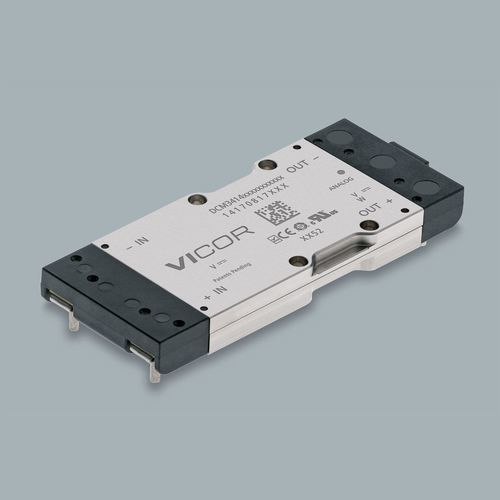

El DCM® DCM3414B50M17C2C09 es un módulo convertidor DC-DC aislado y regulado en paquete 3414 VIA. Proporciona hasta 320 W a 15 V de salida desde una entrada nominal de 28 V y está diseñado para operar de forma fiable en entornos exigentes, con filtrado EMI/transitorio integrado y múltiples protecciones.

Especificaciones clave

• Tensión de entrada: 28 V DC (nominal)
• Tensión de salida: 15 V DC (nominal)
• Potencia de salida: 320 W
• Paquete: 3414 VIA
• Dimensiones: 85,93 x 35,54 x 9,4 mm (3,38 x 1,4 x 0,37 in)

Características del producto

• Protección por sobretensión de salida (OVP)
• Bloqueo por subtensión de entrada (UVLO)
• Protección contra sobretemperatura (OTP)
• Filtrado EMI y de transitorios integrado
• Alta densidad de potencia y eficiencia
• Estilos de montaje: Board Mount Short Pin, Board Mount Long Pin, Chassis Mount

Embalaje y opciones
Disponible en configuraciones de montaje pasante 3414 VIA con pines largos para montaje en placa y en opción de montaje en chasis. Opciones de estilo de montaje: Board Mount Short Pin, Board Mount Long Pin y Chassis Mount. Grados de producto: T (-40°C a 125°C), C (-20°C a 125°C) y M (-55°C a 125°C). Interfaz de control: Analógica.

Pedido y disponibilidad
Número de pieza: DCM3414B50M17C2C09
Plazo de entrega: 40 semanas
Cantidad mínima de pedido: 1

Precios (MSRP)

• 1+ : $911.49
• 10+ : $724.18
• 25+ : $660.83
• 100+ : $619.81

Materiales y recursos de referencia

• Ficha técnica (Datasheet)
• Notas de aplicación: AN029, AN030, AN035, AN039, AN401
• Aprobaciones de seguridad: cURus, cTÜVus, CE Mark, CB Certificate (según listado)
• Dibujos mecánicos y modelos 3D

Especificaciones técnicas

• Familia de producto: DCM® (DC-DC Converter Module)
• Modelo / serie: DCM3414
• Número de pieza: DCM3414B50M17C2C09
• Tensión de entrada (nominal): 28 V DC
• Tensión de salida (nominal): 15 V DC
• Potencia de salida: 320 W
• Paquete: 3414 VIA
• Dimensiones: 85,93 x 35,54 x 9,4 mm
• Estilos de montaje: Board Mount Short Pin / Board Mount Long Pin / Chassis Mount
• Grados de producto: T (-40°C a 125°C), C (-20°C a 125°C), M (-55°C a 125°C)
• Interfaz de control: Analógica
• Protecciones: OVP, UVLO, OTP
• Funciones integradas: filtrado EMI y de transitorios
• Plazo de entrega: 40 semanas
• Cantidad mínima de pedido: 1
