Alimentación eléctrica 3U VITA 62

AC/DC

Resumen

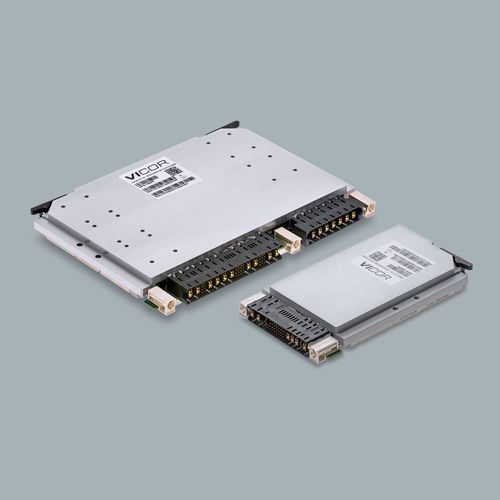

Fuentes de alimentación MIL‑COTS diseñadas para sistemas OpenVPX en formatos 3U y 6U. Dispositivos robustos para entornos exigentes, refrigeración por conducción, que funcionan con entradas nominales de 28V DC o 270V DC. Las tensiones de salida estándar VITA 62 van de 3,3V a 12V. Los modelos 3U proporcionan hasta 600W; los 6U hasta 1000W. Se ofrecen tensiones de salida y niveles de potencia personalizados bajo demanda. La familia de productos está totalmente probada según MIL‑STD 461G y MIL‑STD 704F. Las variantes con entrada 28V cumplen además MIL‑1275E.

Características y ventajas

• Factor de forma conforme y escalable OpenVPX (3U y 6U)
• Funciona con entradas nominales 28V DC o 270V DC
• Salidas estándar de 3,3V a 12V
• 3U hasta 600W, 6U hasta 1000W
• Refrigeración por conducción para entornos hostiles
• Protecciones contra sobrecorriente, sobretensión y sobretemperatura
• Cumplimiento de normas militares: MIL‑STD 704F, 461G, 810G, 1275E (variantes 28V)
• Sin condensadores electrolíticos (mayor fiabilidad)
• Configuraciones de salida paralelizables disponibles

Familia de producto — ejemplos de números de pieza (matriz)
Header: Part Number | Nominal Input (V) | Power (W) | Form‑Factor | Conformal Coated | Output Voltage Config. | Differentiating Features
VITHU270H3U50C01* | 270 | 600 | 3U | Coated | Parallelable | (—)
VIT270H3U600C002 | 270 | 600 | 3U | Coated | Parallelable | (—)
VIT270H3U600C000 | 270 | 600 | 3U | Coated | Parallelable | VITA 62.0 standard
VIT270H3U600A000 | 270 | 600 | 3U | Coated | Parallelable | VITA 62.2 high‑altitude
VIT028H6U1000C000 | 28 | 1000 | 6U | Coated | Parallelable | (—)
VIT028H3U600D000 | 28 | 600 | 3U | Coated + Au‑plated Connector | Parallelable | (—)
VIT028H3U600C000 | 28 | 600 | 3U | Coated | Parallelable | (—)
VIT3P28H3U750C1 | 115 VAC LTN | 750 | 3U | Coated | Parallelable | (—)

Recursos y soporte de diseño (ejemplos)

• Placa de evaluación: Referencia VIT3UDCTEST01; Guía de usuario UG‑801 – VITA62 3U Evaluation Board
• Notas de aplicación: AN:801 – Parallel Operation; AN:803 – I²C Communication for 28V Input VITA 62
• Hojas de datos para las referencias y configuraciones de la familia (varias hojas por variante)
• Estudio de caso: VITA 62 aumenta las especificaciones de potencia existentes para una fuente montada en cápsula aeronáutica

Especificaciones técnicas

• Tensiones de entrada nominales: 28 V DC o 270 V DC (según variante)
• Tensiones de salida estándar: 3,3 V a 12 V
• Potencias: modelos 3U hasta 600 W; modelos 6U hasta 1000 W
• Refrigeración: por conducción (entornos exigentes)
• Protecciones: sobrecorriente, sobretensión, sobretemperatura
• Configuraciones de salida: soporte para paralelado
• Normas militares/pruebas: MIL‑STD 704F, MIL‑STD 461G, MIL‑STD 810G; variantes 28V cumplen MIL‑1275E
• Recubrimiento conformal: opciones disponibles (Coated, Coated + Au‑plated connector)
• Hardware de evaluación: placa de evaluación 3U y guía de usuario disponibles
