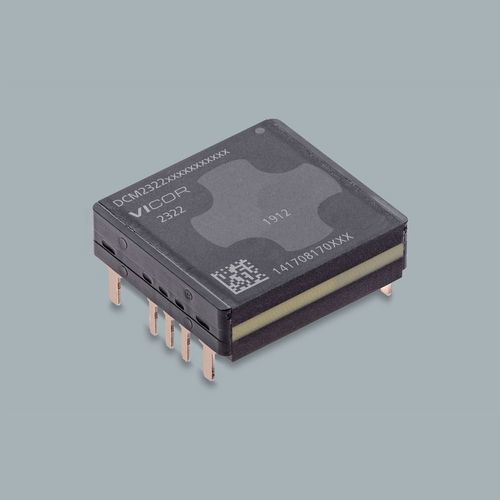

Convertidor DC/DC regulado DCM®

aisladoindustrialcon amplia gama de entrada

Familia de producto
DCM® DC-DC Converter Module

Descripción general
El DCM2322T50T2660T60 es un módulo convertidor DC-DC aislado y regulado en formato 2322 ChiP de montaje pasante. Acepta una entrada típica de 30 V y proporciona una salida regulada de 24 V hasta 60 W. El módulo emplea conmutación ZVS de alta frecuencia (MHz) y cumple los requisitos SELV. Está optimizado para operación en paralelo (array) de hasta ocho unidades para aplicaciones de mayor potencia.

Datos clave del producto

• Tensión de entrada (típica): 30 V
• Tensión de salida (nominal): 24 V
• Potencia de salida: 60 W
• Package: 2322 ChiP montaje pasante
• Dimensiones (L×A×H): 24,84 × 22,8 × 7,21 mm

Características del producto

• Convertidor DC-DC aislado y regulado
• Cumple Safety Extra Low Voltage (SELV)
• Conmutación ZVS de alta frecuencia (MHz)
• Amplio rango de tensión de entrada
• Optimizado para operación en array hasta 8 unidades

Producción e información de compra
Número de pieza: DCM2322T50T2660T60
Plazo de entrega: 40 semanas
Cantidad mínima de pedido: 25
Precios (MSRP): 25+ qty = $123.45; 100+ qty = $115.79
Stock de distribuidores (actualizado 22 abr. 2026): Digi-Key: 249; Mouser: 1; Arrow: 0; Avnet: 0

Opciones disponibles

• Product Grade: T = -40°C a 125°C (seleccionado), M = -55°C a 125°C
• Estilo de montaje: Montaje pasante (Through Hole)

Recursos relacionados (documentos y guías)
Datasheet, guía de diseño y notas de aplicación (single DCM, DCM en paralelo, pautas de soldadura, regulación de alta precisión, gestión térmica), guía de la placa de evaluación y documentos de aprobaciones de seguridad disponibles para la familia DCM2322.

Especificaciones técnicas

• Número de pieza: DCM2322T50T2660T60
• Tensión de entrada: 30 V
• Tensión de salida: 24 V
• Potencia de salida: 60 W
• Package: 2322 ChiP montaje pasante
• Dimensiones: 24,84 × 22,8 × 7,21 mm (0,978 × 0,898 × 0,284 in)
• Grados de temperatura: T (-40°C a 125°C), M (-55°C a 125°C)
• Capacidad de array: hasta 8 unidades en paralelo
• Seguridad: Compatible SELV; documentación de aprobación disponible
• Plazo de entrega: 40 semanas; MOQ: 25
• Tramos de precio: 25+ = $123.45; 100+ = $115.79
