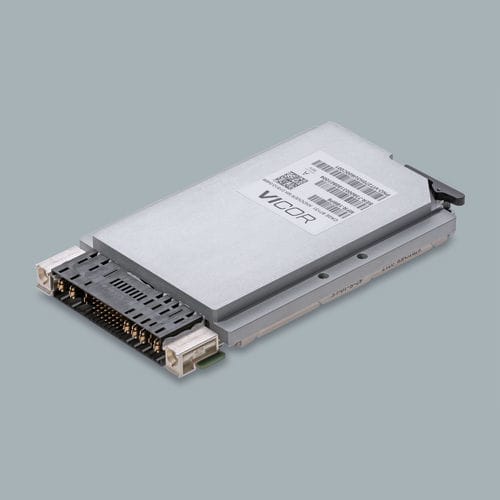

Alimentación eléctrica 3U SOSA™

DC/DCcon protección contra el sobrecalentamientocon protección de sobreintensidad

Descripción general
La fuente de alimentación Vicor compatible SOSA™ es un módulo COTS para sistemas 3U Open VPX (VITA62) desarrollado según el estándar SOSA. Emplea tecnología de conversión de potencia propietaria de Vicor para ofrecer alta eficiencia y alta densidad de potencia en un formato 3U robusto y refrigerado por conducción. Se pueden paralelizar hasta cuatro unidades para aumentar la potencia de salida disponible, manteniendo el reparto de corriente a nivel de sistema sin pines de reparto de corriente dedicados. Precisión del reparto de corriente: ±2A.

Capacidades clave

• Diseñado para sistemas 3U Open VPX conformes con SOSA™
• Módulo robusto, refrigerado por conducción, optimizado para densidad de potencia
• Funcionamiento en paralelo de hasta cuatro fuentes para escalar la potencia de salida
• Salidas típicas: +12V principal y +3.3V auxiliar
• Reparto de corriente inalámbrico propietario (sin pines dedicados)
• Precisión del reparto de corriente: ±2A

Características y beneficios

• Factor de forma OpenVPX/VITA62 escalable para plataformas MIL‑COTS
• Protecciones: sobrecorriente, sobretensión y sobretemperatura
• Cumple normas militares: MIL‑STD‑704F, MIL‑STD‑461G, MIL‑STD‑810G, MIL‑STD‑1275E
• Diseño modular de alta fiabilidad adecuado para aplicaciones aeroespaciales y de defensa

Variantes de producto (extracto)
Número de pieza | Entrada nominal (V) | Potencia (W) | Formato | Revestimiento | Configuración de salida
SOS028H3U800D001 | 18–45 | 800 | 3U | Coated + Au-plated connector | Parallelable, VITA46 No-Key Guide Socket
SOS028H3U800D000 | 18–45 | 800 | 3U | Coated + Au-plated connector | Parallelable, SOSA standard keying
SOS028H3U600C001 | 18–45 | 600 | 3U | Coated | Programmable, VITA46 No-Key Guide Socket
SOS028H3U480N000 | 18–45 | 480 | 3U | Coated | Programmable with NED, SOSA standard keying
SOS028H3U451D001 | 10–45 | 450 | 3U | Coated + Au-plated connector | Programmable, VITA46 No-Key Guide Socket
SOS028H3U301D001 | 10–45 | 300 | 3U | Coated + Au-plated connector | Programmable, VITA46 No-Key Guide Socket
SOS028H3U151D001 | 10–45 | 150 | 3U | Coated + Au-plated connector | Programmable, VITA46 No-Key Guide Socket

Recursos

• Hojas de datos de las variantes de la familia SOSA
• UG-801 – Placa de evaluación VITA62 3U (guía del usuario)
• Modelos 3D STEP y planos mecánicos para variantes 28V 3U VITA62

Especificaciones técnicas

• Serie / familia: fuente de alimentación compatible SOSA™ (VITA62 / 3U Open VPX)
• Rangos de entrada nominales: 10–45 V y 18–45 V (según variante)
• Opciones de potencia de salida: 150 W, 300 W, 450 W, 480 W, 600 W, 800 W
• Salidas: +12V principal y +3.3V auxiliar (típico)
• Capacidad de paralelizado: hasta cuatro unidades en paralelo
• Compartición de corriente: sistema inalámbrico propietario; precisión ±2A
• Refrigeración: diseño refrigerado por conducción
• Protecciones: sobrecorriente, sobretensión y sobretemperatura
• Opciones de recubrimiento: Coated; Coated + Au-plated connector
• Interfaces mecánicas: VITA46 No-Key Guide Socket; SOSA standard keying
• Cumplimiento militar: MIL‑STD‑704F, MIL‑STD‑461G, MIL‑STD‑810G, MIL‑STD‑1275E
• Placa de evaluación: VIT3UDCTEST01 (guía UG-801)
• Aplicaciones típicas: sistemas de alimentación VPX MIL‑COTS para aeroespacial y defensa que requieren alta densidad de potencia y compatibilidad SOSA
