Convertidor DC/DC de alta densidad de potencia

reguladoaisladoSMD

Familia de producto

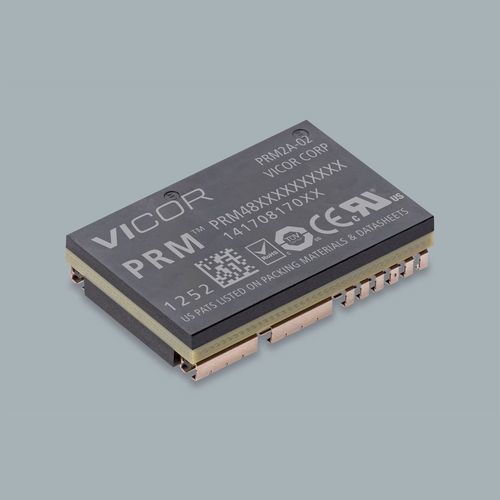

Miembro de la familia PRM® Regulator: MPRM28AF360M120A00. Paquete FULL ChiP con opciones de montaje superficial y through-hole para conversión de potencia de alta densidad en aplicaciones militares e industriales.

Resumen
El MPRM28AF360M120A00 es un regulador PRM® ZVS buck-boost que entrega hasta 200 W en un paquete FULL ChiP de perfil bajo. Soporta montaje pick & place / SMD, está disponible en configuraciones full y half-chip para topologías flexibles y cumple los requisitos militares de tensión de entrada y transitorios.

Características del producto

• Topología ZVS buck-boost
• Alta eficiencia y alta densidad de potencia
• Frecuencia de conmutación ≈ 1 MHz
• Paquete FULL ChiP de muy bajo perfil
• Compatible con pick & place / SMD; opción de montaje J-Lead
• Opciones de paquete surface-mount o through-hole
• Configuraciones mix-and-match full y half-chip
• Cumple MIL-STD-1275 y MIL-STD-704

Precios (MSRP)
Cantidad: 25+ — $193.21
Cantidad: 100+ — $181.22

Materiales de referencia incluidos en la página del producto

• Hoja de datos específica del producto
• Notas de aplicación para VI Chip / familia PRM
• White papers sobre arquitectura de potencia factorizada y convertidores de relación fija
• Aprobaciones y certificados de seguridad para la familia PRM

Embalaje / mecánica
Paquete FULL ChiP — 1.28 x 0.866 x 0.265 in / 32.5 x 22.0 x 6.73 mm

Especificaciones técnicas

• Número de pieza: MPRM28AF360M120A00
• Denominación: PRM® Regulator
• Tensión de entrada nominal: 28 V
• Tensión de salida nominal: 36 V
• Potencia de salida: 200 W
• Paquete: FULL ChiP (surface-mount; opción J-Lead)
• Estilo de montaje: J-Lead (opción mostrada)
• Grado de producto / Temperatura: M = -55°C a 125°C
• Cantidad mínima de pedido: 25
• Plazo (según lo indicado): 40 semanas
• Conformidades clave: Cumple MIL-STD-1275 y MIL-STD-704; múltiples aprobaciones de seguridad listadas para la familia PRM
