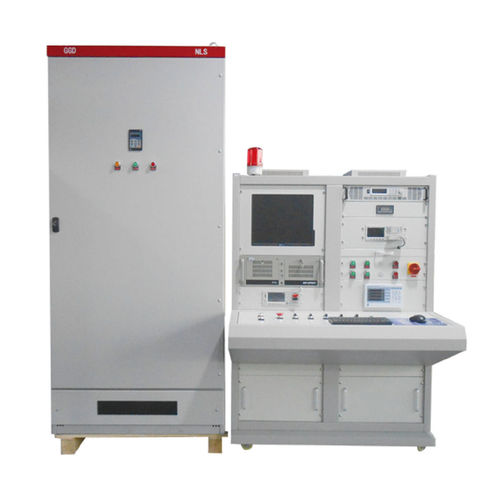

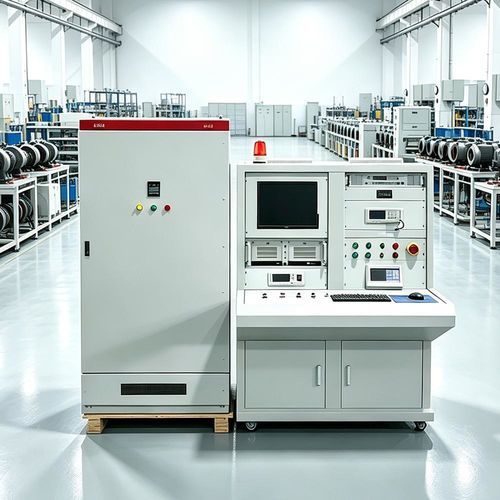

Banco de ensayo eléctrico UHV-316C

automáticopara motorcorriente alterna trifásica

Introducción del producto:
El banco de ensayo integral UHV-316C está diseñado para la inspección en fábrica de motores asincrónicos pequeños y medianos monofásicos y trifásicos. El banco incorpora una fuente de alimentación de ensayo de frecuencia variable y automatiza las comprobaciones de aceptación según parámetros estándar.

Características del producto:

• Visualización de resultados en tiempo real con almacenamiento de datos integrado e impresión para informes de ensayo trazables.
• Almacenamiento de parámetros estándar para comparación rápida y juicio automático conforme/no conforme.
• Ensayo simultáneo de varios motores para aumentar el rendimiento en inspección de producción.
• Mediciones de alta precisión, ciclos de prueba rápidos y fuerte inmunidad a interferencias para pruebas fiables in situ.
• Software basado en Windows y diseño modular de hardware para configuración, mantenimiento y calibración sencillos.

Parámetros del producto:
Elemento de prueba | Rango de medida | Precisión | Descripción
Temperatura | -40–150℃ | ±1℃ | Medición de la temperatura ambiente
Resistencia DC | 0,01–2000 Ω | Clase 0.2 | 6 rangos de medida, compensación automática de temperatura
Resistencia de aislamiento | DC 500 V / 1–500 MΩ | Clase 5.0 | Deducción automática de fondo
Prueba entre espiras (surge) | 400–3000 Vp | Clase 5.0 | Tiempo de frente 0,2 μs, juicio automático de espiras adyacentes a 1/200 vueltas
Tensión de aguante a frecuencia industrial (tensión) | AC 400–3000 V | Clase 2.0 | Duración ajustable 1–60 s
Tensión de aguante a frecuencia industrial (corriente de fuga) | 1–50 mA | — | Deducción automática de fondo, protección contra descargas
Prueba de parámetros eléctricos (corriente) | 0,1–100 A | Clase 0.5 | —
Prueba de parámetros eléctricos (tensión) | 30–750 V | Clase 0.5 | —
Prueba de parámetros eléctricos (frecuencia) | 50/60 Hz (asincrónico) | — | —

Especificaciones técnicas:

• Modelo: UHV-316C
• Rango de potencia nominal: 0,12 kW–37 kW (monofásico y trifásico)
• Aplicable a inspección en fábrica de motores asincrónicos pequeños y medianos
• Fuente de alimentación de ensayo de frecuencia variable incorporada
• Capacidades de medición: resistencia DC, resistencia de aislamiento, ensayo entre espiras (surge), parámetros eléctricos, tensión de aguante a frecuencia industrial
• Rango de temperatura: -40 a 150℃ (±1℃)
• Resistencia DC: 0,01–2000 Ω (Clase 0.2), 6 rangos, compensación automática de temperatura
• Resistencia de aislamiento: DC 500 V, 1–500 MΩ (Clase 5.0), deducción automática de fondo
• Tensión de prueba entre espiras: 400–3000 Vp (Clase 5.0), frente de onda 0,2 μs, juicio de espiras adyacentes a 1/200 vueltas
• Tensión de aguante a frecuencia industrial: AC 400–3000 V (Clase 2.0), duración 1–60 s ajustable; corriente de fuga 1–50 mA con protección
• Parámetros eléctricos: corriente 0,1–100 A (Clase 0.5); tensión 30–750 V (Clase 0.5); frecuencia 50/60 Hz
• Funciones: visualización en tiempo real, almacenamiento e impresión de datos, almacenamiento de parámetros estándar, pruebas multi-motor, juicio automático en Windows, diseño modular
