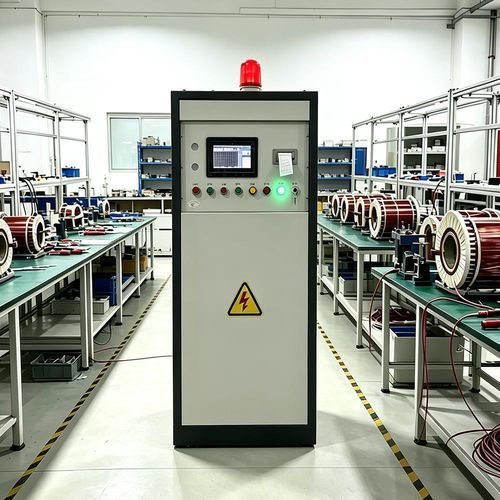

Dielectrímetro de alta tensión UHV-316Z

multipuntode conformidad eléctrica

Introducción del producto
El UHV‑316Z es un probador de resistencia dieléctrica por impulsos inter‑espiras diseñado para detectar defectos de aislamiento entre capas y espiras en productos bobinados como motores eléctricos. Emplea la comparación de formas de onda de sobreimpulso y aplica pulsos de alta tensión controlados para identificar discrepancias y fallos localizados.

Características clave

• Interfaz intuitiva: pantalla táctil LCD a color con ayuda guiada y entrada rápida de parámetros.
• Autodiagnóstico y operación guiada: controles internos para minimizar errores de configuración.
• Amplio almacenamiento de parámetros: hasta 72 grupos de parámetros incluyendo formas de onda estándar pre‑ingresadas.
• Medición temporizada automatizada: secuencias de prueba programadas con visualización en tiempo real de tensión y tiempo de ensayo.
• Visualización de forma de onda multi‑fase en tiempo real: visualización simultánea y codificada por colores de las formas de onda para comparación rápida.
• Análisis y archivo automatizados: análisis inmediato, informe de errores entre fases y almacenamiento automático de hasta 1.000 registros de prueba.
• Escala de forma de onda ajustable: ajuste en pantalla para diferentes objetos y sensibilidades.
• Soporte para circuito único (≥10 kV): almacenamiento de formas de onda de referencia para ensayos de bobinados formados.
• Protección de puesta a tierra: detección continua que impide o aborta pruebas si la toma de tierra es deficiente.
• Diseño para planta: impresora de panel y gabinete independiente para uso en línea de producción sin PC adicional.

Parámetros técnicos

• Tensión de prueba: 3,5–35 kV ajustable, visualización digital, precisión ≤±5%
• Frecuencia de impulso: 6,25 Hz
• Tiempo de subida del impulso: 0,1–0,5 μs
• Capacitancia de almacenamiento / Energía máx. de salida: 0,047 μF / 28,8 J
• Tiempo de medida por fase: 0–99 s, ajustable, visualización digital
• Modo de medida: circuito único, prueba temporizada por fase
• Visualización de forma de onda: pantalla táctil LCD a color, visualización multiphase simultánea
• Modos de juicio: área diferencial, diferencia de área, diferencia de frecuencia (combinados)
• Grupos de parámetros: 72
• Almacenamiento de registros: 1000 grupos
• Salida de impresión: microimpresora montada en el panel
• Ámbito de aplicación: devanados de motores monofásicos/trifásicos con tensión nominal ≤10,5 kV
• Alimentación: 220 V ±2 %, 50/60 Hz; ≥4 kVA
• Estructura: gabinete independiente
• Temperatura ambiente: 5–35 °C
• Humedad relativa: ≤75%
• Seguridad eléctrica: resistencia de aislamiento (entrada alimentación a chasis) ≥20 MΩ; soporta 1500 V/50 Hz durante 1 min sin arco ni fallo

Aplicaciones y seguridad

• Indicado para pruebas de control de producción, control de calidad y I+D sobre bobinados de motores y transformadores.
• Proporciona resultados cuantitativos reproducibles adecuados para ensayos en serie y verificación de especificaciones.
• Protecciones integradas (detección de tierra, ensayos dieléctricos y aislamiento de gabinete) para seguridad del operador en ensayos de alta tensión.
• Registros y salida imprimible para trazabilidad y documentación de calidad.
