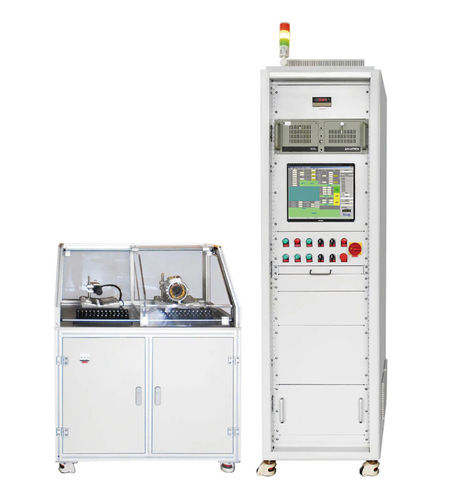

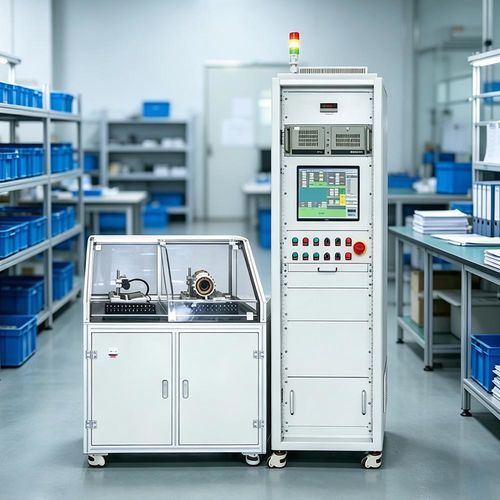

Banco de calibrado y de prueba de resistencia UHV-316D

para el sentido de rotaciónde calibraciónde corriente

Introducción del producto:
El banco de ensayo UHV-316D está diseñado para pruebas en producción y taller de estatores monofásicos y trifásicos. Mide bobinados de 3, 6, 9 y 12 hilos mediante un método de cableado de 2 canales y es adecuado para estatores de motores de nueva energía hasta la talla de bastidor H355.

Pruebas estándar:

• Medición de resistencia DC
• Medición de resistencia de aislamiento (DC 500 V)
• Prueba de aislamiento entre vueltas
• Prueba de soporte de tensión en frecuencia de red
• Comprobación del equilibrio de corriente en el bobinado
• Prueba de sentido de giro

Pruebas opcionales:

• Medición de inductancia
• Prueba de equilibrio de corrientes
• Prueba del sentido de rotación del campo magnético

Características del producto:

• Visualización integral de resultados con presentación simultánea de todas las mediciones, almacenamiento de datos e impresión integrados
• Interruptor de seguridad accionado por pedal para operación segura
• Montaje frontal para estatores medianos y pequeños, compatible con pruebas monofásicas y trifásicas
• Mediciones de alta velocidad adecuadas para producción de gran volumen (p. ej. motores de electrodomésticos y bombas)

Parámetros técnicos:

• Modelo: UHV-316D
• Tipos de bobinado aplicables: 3, 6, 9, 12 hilos
• Método de cableado: 2 canales
• Tamaño de bastidor aplicable: hasta H355
• Resistencia DC: 0,01–2000 Ω, Clase de precisión 0.2, compensación automática de temperatura, tiempo de prueba ajustable
• Resistencia de aislamiento: DC 500 V, 1–500 MΩ, Clase 5.0, deducción automática del aislamiento de fondo, tiempo de medida ajustable
• Prueba intervueltas: DC 400–7000 Vp, Clase 2.0, tiempo de subida 0,2 μs, detección hasta 1/400 de vuelta
• Soporte de tensión en frecuencia de red: AC 400–5000 Vac, tiempo de prueba ajustable 1–60 s
• Corriente de fuga: 1–100 mA, deducción automática del fondo y protección contra descargas
