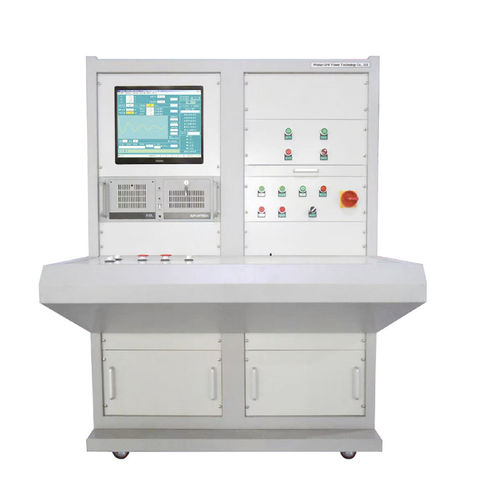

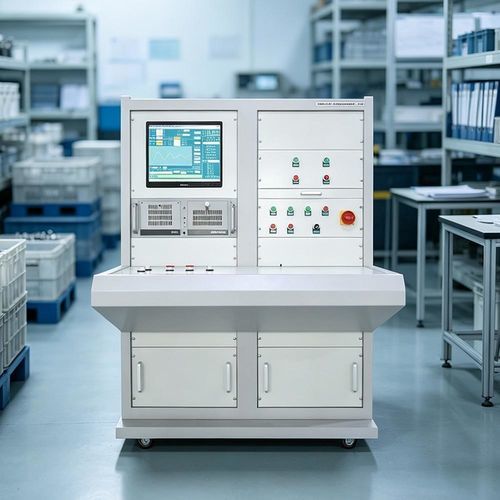

Banco de ensayo de tensión UHV-316D

de corrientepara el sentido de rotaciónde resistencia

Introducción del producto:
El banco de ensayo de estator UHV-316D está diseñado para comprobar statores de generadores monofásicos y trifásicos y admite bobinados de 3, 6, 9 y 12 hilos. Emplea un método de cableado de 2 canales y es adecuado para estatores de 3 y 6 hilos de motores de nueva energía hasta bastidor H355.

Ensayos estándar:

• Prueba de resistencia DC
• Prueba de resistencia de aislamiento (DC 500 V)
• Prueba de aislamiento entre espiras
• Ensayo de soportabilidad a tensión a frecuencia de red (AC hasta 5000 Vac)
• Prueba de equilibrio de corriente de bobinado
• Prueba de sentido de giro

Ensayos opcionales:

• Prueba de inductancia
• Prueba de equilibrio de corriente
• Prueba del sentido de giro del campo magnético

Características del producto:

• Visualización simultánea de resultados con almacenamiento de datos integrado y función de impresión
• Interruptor de seguridad accionado por pedal para proteger al operario
• Accesorio de prueba frontal adecuado para estatores medianos y pequeños
• Mediciones de alta velocidad diseñadas para entornos de producción en serie

Parámetros del producto:
Ítem de prueba — Rango de medida — Exactitud — Observaciones
Resistencia DC — 0,01–2000 Ω — Clase 0.2 — Compensación automática de temperatura; tiempo de prueba ajustable
Resistencia de aislamiento — DC 500 V — 1–500 MΩ — Clase 5.0 — Deducción automática del aislamiento de fondo; tiempo de medida ajustable
Prueba inter-espiras — DC 400–5000 Vp — Clase 2.0 — Tiempo de subida 0,2 μs; sensibilidad de detección hasta 1/400 vueltas
Ensayo de soportabilidad a frecuencia — AC 400–5000 Vac — — Tiempo de prueba ajustable 1–60 s; deducción automática de fugas y protección contra ruptura
Corriente de fuga — 1–100 mA — — Deducción automática de corriente de fuga de fondo

Especificaciones técnicas:

• Modelo: UHV-316D
• Tipos de bobinado compatibles: 3, 6, 9, 12 hilos; método de cableado de 2 canales para estatores 3/6 hilos
• Tamaño de bastidor aplicable: hasta H355
• Funciones de medida: resistencia DC, resistencia de aislamiento, inter-espiras, ensayo de tensión de frecuencia de red, equilibrio de corriente, sentido de giro
• Gestión de datos: visualización simultánea, almacenamiento integrado e impresión
• Seguridad: interruptor de seguridad accionado por pedal; protección contra descargas durante ensayos de alta tensión
