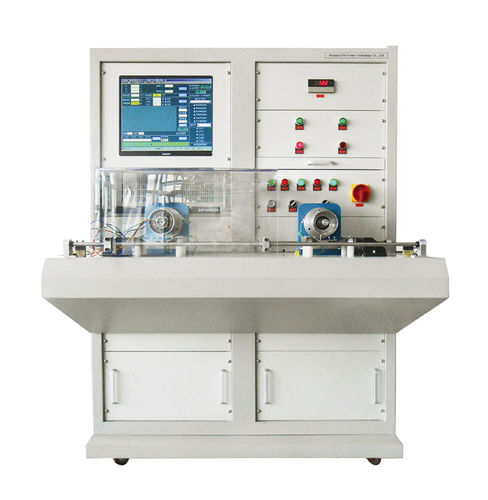

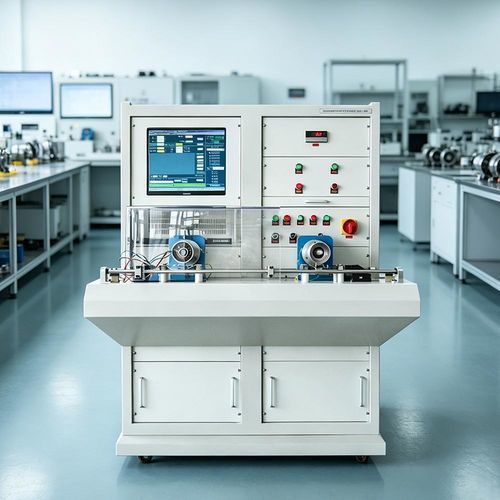

Banco de ensayo de tensión UHV-316D

de fugaspara el sentido de rotaciónde corriente

Introducción del producto:
El sistema de ensayo de estator UHV-316D está diseñado para pruebas en producción y I+D de estatores de generadores monofásicos y trifásicos. Soporta bobinados de 3, 6, 9 y 12 hilos, utiliza un método de cableado de 2 canales y es adecuado para estatores de 3 y 6 hilos de motores de nueva energía hasta marco H355.

Pruebas estándar:

• Prueba de resistencia DC
• Prueba de resistencia de aislamiento
• Prueba de aislamiento inter-vueltas (impulso)
• Prueba de resistencia a la tensión en frecuencia industrial
• Prueba de equilibrio de corriente en bobinas
• Comprobación del sentido de giro

Pruebas opcionales:

• Medición de inductancia
• Prueba de equilibrio de corriente
• Prueba del sentido de rotación del campo magnético

Características del producto:

• Visualización simultánea de resultados con almacenamiento de datos e impresión integrados
• Interruptor de seguridad accionado por pedal para operación segura
• Accesorio de prueba frontal diseñado para estatores medianos y pequeños
• Medición de alta velocidad adecuada para líneas de producción (motores de electrodomésticos, bombas de agua, etc.)

Parámetros del producto:
Ítem de prueba | Rango de medición | Exactitud | Descripción de rendimiento
Resistencia DC | 0,01 ~ 2000 Ω | Clase 0.2 | Compensación automática de temperatura; tiempo de ensayo ajustable
Resistencia de aislamiento | DC 500 V / 1 ~ 500 MΩ | Clase 5.0 | Deducción automática del aislamiento de fondo; tiempo de medida ajustable
Prueba inter-vueltas | DC 400 ~ 3000 Vp | Clase 2.0 | Tiempo de subida 0,2 μs; detección hasta 1/400 vueltas
Tenacidad a tensión en frecuencia industrial - Tensión | AC 400 ~ 3000 Vac | — | Tiempo de ensayo 1 ~ 60 s ajustable
Tenacidad a tensión en frecuencia industrial - Corriente de fuga | 1 ~ 100 mA | — | Deducción automática de corriente de fuga de fondo; protección contra ruptura

Especificaciones técnicas:

• Modelo: UHV-316D
• Bobinados compatibles: 3, 6, 9, 12 hilos
• Método de cableado: 2 canales
• Marco de motor aplicable: hasta H355 (motores nueva energía)
• Rango resistencia DC: 0,01 ~ 2000 Ω, Clase 0.2, compensación automática de temperatura
• Resistencia de aislamiento: DC 500 V, 1 ~ 500 MΩ, Clase 5.0, deducción automática de aislamiento de fondo
• Tensión de prueba inter-vueltas: DC 400 ~ 3000 Vp, Clase 2.0, tiempo de subida 0,2 μs, detección hasta 1/400 vueltas
• Tenacidad a frecuencia industrial: AC 400 ~ 3000 Vac, tiempo de ensayo 1 ~ 60 s ajustable
• Medición de corriente de fuga: 1 ~ 100 mA, deducción automática y protección contra ruptura
