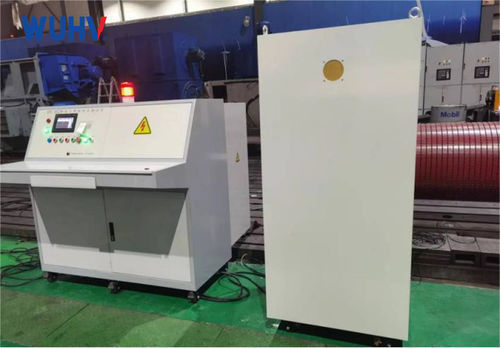

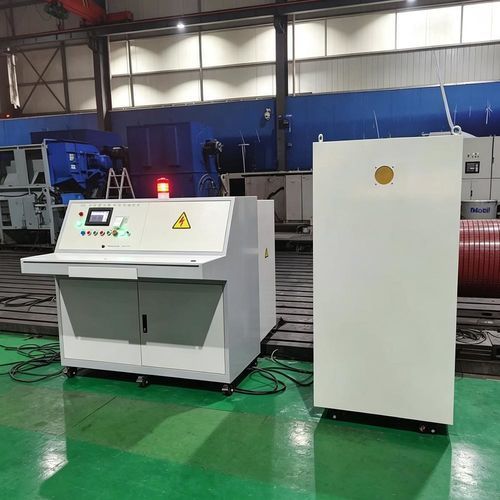

Dielectrímetro de alta tensión UHV-316N

DCCAde conformidad eléctrica

Introducción del producto
El UHV-316N es un equipo inteligente para ensayos de resistencia dieléctrica a frecuencia de red, apropiado para motores monofásicos y trifásicos AC/DC, transformadores y bobinas eléctricas. Cumple con los requisitos técnicos de las normas nacionales e industriales. Ofrece funciones completas, manejo sencillo y protecciones integradas. La tensión de salida y la potencia pueden personalizarse según requisitos especiales.

Características del producto

• Interfaz de usuario: Pantalla LCD a color táctil con instrucciones guiadas y autodiagnóstico para una operación intuitiva.
• Almacenamiento de parámetros: Múltiples grupos de almacenamiento para guardar conjuntos de parámetros y resultados por separado.
• Monitorización en tiempo real: Visualización en tiempo real de valores medidos y curvas de tensión y corriente de fuga.
• Regulación de tensión y protección contra sobretensión: Regulación electrónica de la tensión de ensayo con protección completa contra sobretensiones.
• Salida preajustada y regulación estable: Tensión de salida preestablecida; algoritmo de aproximación para alcanzar la consigna y mantener tensión estable durante el tiempo de ensayo.
• Protección contra sobrecorriente: Alarma sonora/visual, corte automático de alta tensión y reinicio del regulador si la corriente de fuga supera el umbral establecido.
• Detección de puesta a tierra: Protección de puesta a tierra en tiempo real que prohíbe o finaliza ensayos si la puesta a tierra es inestable.
• Impresora integrada: Microimpresora incorporada para imprimir datos de ensayo y resultados almacenados.

Parámetros del producto
Modelo: UHV-316N
Tensión máxima de salida: 30kV
Rango de salida de tensión: 0,01–30kV, ajuste continuo
Rango de medición de tensión: (5–100)% de 30kV
Precisión de medición de tensión: (5% de la lectura + 1 dígito); resolución: 0,01kV
Corriente máxima de salida: 1000mA
Rango de salida de corriente: 0,01–1000mA, ajuste continuo
Rango de medición de corriente de fuga: (5–100)% de 100 (conmutación automática de rango)
Precisión de corriente de fuga: (5% de la lectura + 1 dígito); resolución: 0,01mA
Potencia de salida: 30kVA
Circuito de salida: Circuito único (un juego de bornes de salida)
Alimentación: 220V (trifásico) ±5%, 50Hz ±5%
Grupos de almacenamiento de parámetros: 36 grupos
Punto de inicio de almacenamiento de registros: 1–240 grupos (almacenamiento desactivado si se fija en 0)
Seguridad eléctrica: Resistencia de aislamiento ≥20MΩ entre la entrada de alimentación y la carcasa metálica no conductora; resistencia dieléctrica: 1,5kV/50Hz durante 1 min sin descargas ni averías
Ambiente de funcionamiento: 0~40°C; humedad relativa ≤80%
Estructura: Armario combinado

Características / especificaciones técnicas

• Modelo: UHV-316N
• Tensión máxima de salida: 30kV
• Corriente máxima de salida: 1000mA
• Potencia de salida: 30kVA
• Rango de tensión: 0,01–30kV (continuo)
• Rango de corriente: 0,01–1000mA (continuo)
• Almacenamiento: 36 grupos de parámetros; almacenamiento de registros 1–240 grupos
• Requisito de alimentación: 220V (trifásico) ±5%, 50Hz ±5%
• Condiciones de operación: 0~40°C, HR ≤80%
