Banco de ensayo de par UHV-316L

temperaturade fugasde resistencia

Introducción del producto:

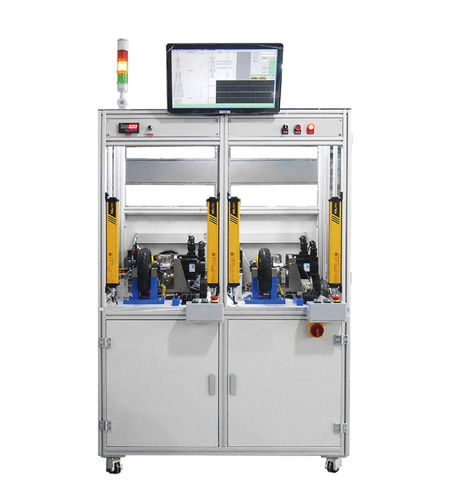

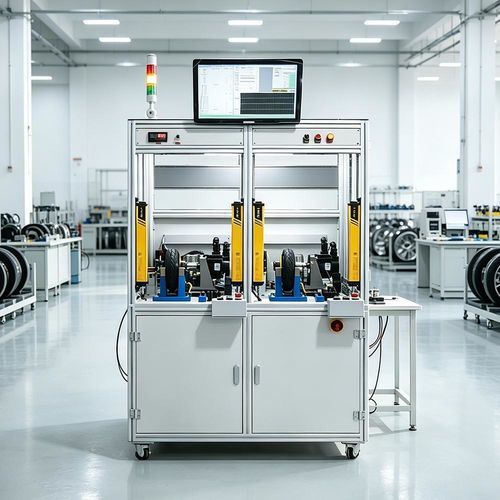

El banco de ensayo automático UHV-316L está diseñado para las pruebas eléctricas finales de motores de cubo de imán permanente sin neumático, utilizando el orificio de válvula para la conexión al dinamómetro. Evalúa automáticamente la conformidad con los límites de control predefinidos para cada ítem de prueba y genera informes completos.

Características del producto:

• Secuencia de prueba automática para resistencia DC, resistencia de aislamiento, prueba sin carga, prueba de carga y otros parámetros eléctricos y de rendimiento clave.
• Juicio automático de calidad según límites configurados; soporte para entrada manual de datos.
• Generación automática de informes y almacenamiento de datos con funciones de consulta para trazabilidad.
• Configuración de una sola estación: prueba un motor a la vez; corriente DC máxima de prueba ≤ 300 A.
• Seguridad: protección por enclavamiento, alarma audible/visual y parada de emergencia.
• Escaneo de códigos integrado para recuperar parámetros del producto; exportación/almacenamiento de datos compatible con MES.
• Motor AC como dispositivo de carga con par ajustable linealmente y soportes de montaje intercambiables para amplia compatibilidad.
• Montaje de motor de liberación rápida adaptado a motores con conexión por orificio de válvula.

Ítems de ensayo:

• Inspección visual: comprobación manual del montaje, limpieza y ausencia de daños antes del montaje.
• Prueba sin carga: mide tensión, corriente, velocidad, sentido de giro y potencia; inspección manual de ruido disponible.
• Prueba de rendimiento en carga: curva par-velocidad, curva potencia-velocidad, mapa de eficiencia, pruebas de aumento de temperatura según ciclos de servicio y pruebas de sobrecarga seleccionables.
• Prueba de rotor bloqueado.
• Prueba de frenado regenerativo.
• Prueba de resistencia de aislamiento.
• Prueba de FEM inversa (Back EMF).
• Prueba de tensión de soportabilidad a frecuencia de red.

Parámetros del producto:
Ítem de prueba | Rango de medida | Precisión | Observaciones
Resistencia DC | 0.01~1000 Ω | Clase 0.2 |
Resistencia de aislamiento | DC 500 V / 1~500 MΩ | Clase 5.0 | Deducción automática de fondo
Tensión de soportabilidad frecuencia red | AC 400~2000 V | Clase 2.0 | Tiempo de prueba 1~60 s ajustable
Corriente de fuga | 1~100 mA | | Deducción automática de fondo; protección contra ruptura
Medición eléctrica - Corriente | DC 1 A~300 A | Clase 0.5 | Corriente DC máxima de prueba ≤ 300 A
Medición eléctrica - Tensión | DC 10~96 V | |
Prueba de carga - Velocidad | 0~1000 rpm | Clase 0.5 |
Prueba de carga - Par | 1~300 Nm | |

Especificaciones técnicas:

• Modelo: UHV-316L
• Aplicación: pruebas eléctricas finales de motores de cubo de imán permanente (sin neumático, conexión por orificio de válvula)
• Corriente DC máxima de prueba: ≤ 300 A
• Rango resistencia DC: 0.01~1000 Ω (Clase 0.2)
• Resistencia de aislamiento: DC 500 V, 1~500 MΩ (Clase 5.0) con deducción automática de fondo
• Tensión de soportabilidad frecuencia red: AC 400~2000 V (Clase 2.0), tiempo de prueba 1~60 s ajustable
• Medición de corriente de fuga: 1~100 mA con deducción de fondo y protección contra ruptura
• Rangos de medida eléctrica: corriente DC 1~300 A (Clase 0.5); tensión DC 10~96 V
• Pruebas de carga: velocidad 0~1000 rpm (Clase 0.5); par 1~300 Nm
• Diseño de una sola estación con motor AC como carga y par regulable linealmente
• Seguridad: enclavamiento, alarma audible/visual, parada de emergencia
• Funciones de datos: adquisición automática, juicio por software, generación automática de informes, almacenamiento y consulta, soporte MES
• Extras: escaneo de códigos integrado; soportes de montaje intercambiables para compatibilidad amplia
