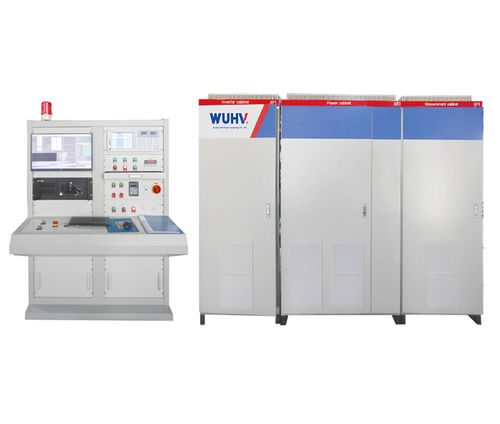

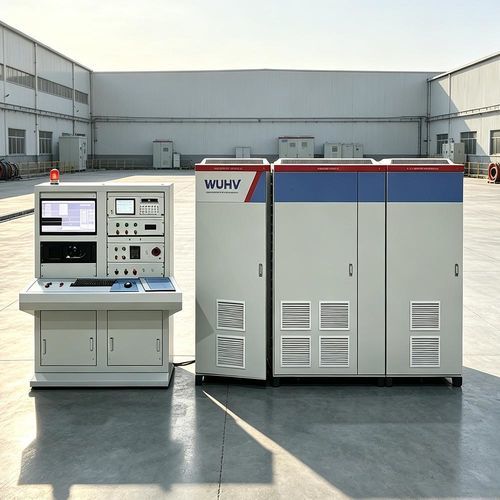

Banco de ensayo de corriente UHV-316C

de potenciade fugaseléctrico

Presentación del producto:
El banco de ensayo motor UHV-316C está diseñado para la inspección en fábrica de motores asíncronos monofásicos y trifásicos de pequeña y mediana potencia. Integra una fuente de alimentación de ensayo de frecuencia variable y automatiza las mediciones y la determinación de aprobado/reprobado según parámetros estándar almacenados.

Funciones principales:

• Medición de resistencia continua (DC)
• Medición de resistencia de aislamiento
• Prueba de sobretensión inter-enrollamientos (inter-turn)
• Medición de parámetros eléctricos (tensión, corriente, frecuencia)
• Prueba de tensión de aislamiento a frecuencia industrial y medición de corriente de fuga

Características clave:

• Visualización de resultados en tiempo real con almacenamiento local de datos y posibilidad de impresión
• Almacenamiento de parámetros estándar para aceptación automatizada y comparación rápida
• Ensayo simultáneo de varios motores para aumentar el rendimiento de pruebas
• Alta precisión, ciclos de prueba rápidos y fuerte inmunidad a interferencias electromagnéticas para uso industrial
• Determinación automática bajo Windows y diseño modular que facilita el mantenimiento y la calibración

Parámetros del producto:
Test item — Rango de medida — Precisión — Descripción
Temperature — -40~150℃ — ±1℃ — Medición de la temperatura ambiente
DC Resistance — 0.01~2000Ω — Clase 0.2 — 6 rangos de medida, compensación automática de temperatura
Insulation Resistance — DC 500V / 1~500MΩ — Clase 5.0 — Deducción automática del fondo
Inter-turn Test — 400~3000Vp — Clase 5.0 — Tiempo de frente de onda 0.2μs; detecta fallos adyacentes bobina-a-bobina a 1/200 vueltas
Power Frequency Withstand Voltage — AC 400~3000V — Clase 2.0 — Duración de prueba ajustable 1~60 s
Leakage Current — 1~100mA — — Deducción automática del fondo; protección contra descargas
Electrical Parameter Test — Corriente: 0.1A~50A / 50A~200A / 100A~1000A — Clase 0.5 — Múltiples rangos de corriente
Electrical Parameter Test — Tensión: 30~750V — Clase 0.5 —
Electrical Parameter Test — Frecuencia: 50/60Hz (asíncrono) — — —

Especificaciones técnicas:

• Modelo: UHV-316C
• Aplicación: Inspección de fábrica para motores asíncronos monofásicos y trifásicos de pequeña y mediana potencia
• Fuente de prueba: Fuente de frecuencia variable integrada
• Gestión de datos: Visualización en tiempo real, almacenamiento local e impresión
• Automatización: Almacena parámetros estándar del motor y realiza juicio automático de conformidad
• Diseño: Modular para facilitar mantenimiento y calibración
• Rangos y precisiones de medida: ver 'Parámetros del producto' arriba
