Pasamuros de vacío

de múltiples pasadasde una sola pasadaresistente a los productos químicos

Resumen

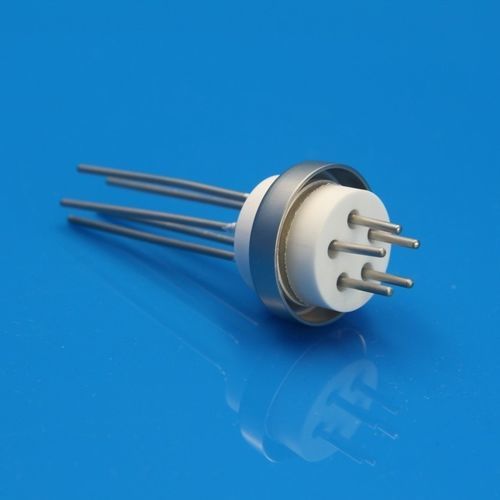

Los componentes de sellado metal‑cerámica de Innovacera, incluidos los feedthroughs cerámicos para vacío, combinan aislantes de alúmina de alta pureza con pines metálicos mecanizados con precisión. El sellado permanente y hermético se logra mediante brazado al vacío a alta temperatura. Estos feedthroughs están diseñados para aplicaciones de alto y ultraalto vacío y para condiciones exigentes, ofreciendo estabilidad frente a choques térmicos, esfuerzos mecánicos y ciclos de cocción prolongados. Proporcionan transmisión de señales, entrada de potencia y salidas de sensores en sistemas de vacío empleados en investigación y equipos industriales como espectrometría de masas, tubos CT, microscopios electrónicos, aceleradores de partículas, metalurgia al vacío, recubrimiento de semiconductores y cámaras de simulación espacial.

Estructura y materiales

• Aislante cerámico: alúmina de alta pureza (≥95 % Al2O3) con excelente aislamiento eléctrico, resistencia térmica y estabilidad química
• Pines/varillas metálicas: acero inoxidable, molibdeno, Kovar o aleaciones a base de níquel (opcionales) para cumplir distintos requisitos de dilatación térmica
• Método de sellado: brazado al vacío a alta temperatura (brazado eutéctico metal‑cerámica), formando una unión permanente y hermética
• Forma estructural: diseños multipines (2, 3, 4 pines o personalizados), disponibles en configuraciones axiales o con brida

Ventajas

• Excelente rendimiento de sellado al vacío
• Alta resistencia a temperaturas elevadas y ciclos térmicos
• Elevada capacidad de aislamiento eléctrico
• Confiabilidad a largo plazo
• Alto grado de personalización

Aplicaciones típicas

• Hornos de vacío y sistemas de calentamiento en vacío a alta temperatura
• Equipos de recubrimiento al vacío y procesamiento por plasma
• Dispositivos de vacío para la industria de semiconductores e investigación
• Sensores de alto vacío y componentes electro‑vacío

Especificaciones técnicas

• Material cerámico: ≥95 % alúmina (Al2O3)
• Proceso de sellado: brazado al vacío a alta temperatura
• Vacío de operación: alto vacío / ultraalto vacío
• Tasa de fuga: ≤10⁻⁹ mbar·L/s
• Temperatura de operación: hasta 300–800°C (dependiendo de la estructura)
• Número de pines: 1–4 pines (personalizable)
• Resistencia de aislamiento: ≥10⁹ Ω
• Tipo de montaje: brida / feedthrough / personalizado
