Pasamuros de vacío

de múltiples pasadascon sellado herméticoresistente a la corrosión

Resumen del producto

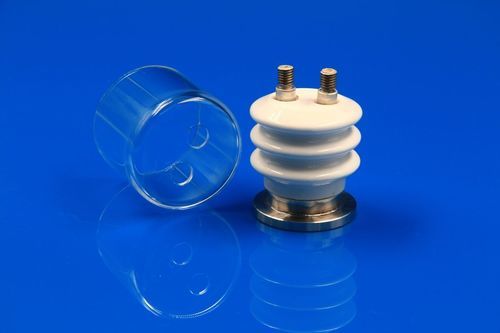

El aislador cerámico de alta tensión de doble clavija INNOVACERA es un ensamblaje cerámica-metal diseñado para transmitir energía eléctrica a través de la pared de una cámara de vacío manteniendo la aislación eléctrica y la integridad del vacío. Es apto para equipos de recubrimiento al vacío, sistemas de evaporación térmica y conjuntos de calentamiento en vacío que requieren pasos eléctricos fiables.

Detalles
Cuenta con dos terminales conductores aislados de forma independiente y varillas roscadas externas para facilitar las conexiones externas. Una base de acero inoxidable SUS304 permite la integración mediante soldadura a la cámara de vacío o brida de montaje. El ensamblaje cerámica-metal utiliza cerámica de alúmina al 96 %, conductores Kovar, componentes de cobre C1220 y base SUS304 para garantizar aislamiento eléctrico, estabilidad mecánica y sellado en vacío durante ciclos térmicos repetidos. Está disponible un protector opcional de vidrio de cuarzo para proteger la cerámica y la zona de conexión frente a depósitos de evaporación.

Características clave

• Conexión eléctrica de doble clavija
• Construcción cerámica-metal estanca al vacío
• Instalación soldada para integración segura
• Varillas conductoras roscadas externas para conexiones sencillas
• Protector opcional de cuarzo contra depósitos
• Diseñado para ciclos térmicos repetidos
• Diseño compacto e integrado
• Interfaz personalizable para el equipo

Especificaciones técnicas

• Tipo de producto — Aislador cerámico de alta tensión de doble clavija
• Número de terminales conductores — 2
• Material cerámico — Alúmina 96 %
• Material del conductor — Kovar
• Material del componente de cobre — C1220
• Material de la base — Acero inoxidable SUS304
• Método de instalación — Instalación soldada
• Configuración de terminales — Varillas conductoras roscadas externas
• Tasa de fuga — 4.2 × 10⁻⁶ Pa·m³/s
• Aplicaciones principales — Equipos de recubrimiento al vacío y sistemas de evaporación al vacío

Aplicaciones típicas

• Equipos de recubrimiento por evaporación térmica
• Fuentes de evaporación resistiva
• Barcas de evaporación y filamentos
• Calentadores de crisol
• Sistemas de calentamiento resistivo en vacío
• Equipamiento de deposición en vacío de laboratorio

Ventajas

• Aislamiento eléctrico fiable entre conductores y cámara de vacío
• Transmisión de potencia estable a través de la pared
• Integración soldada segura con la cámara o brida
• Buena resistencia al calor y estabilidad dimensional
• Menor riesgo de outgassing frente a soluciones con aislamiento polimérico
• Adecuado para operación prolongada en vacío y ciclos térmicos repetidos
