Rompepilotes hidráulico

Resumen

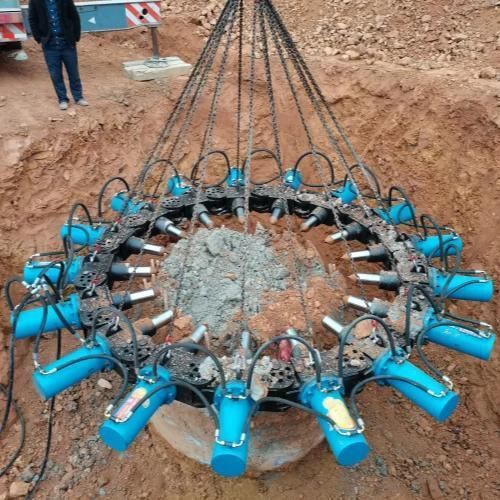

Elegir un cortapilares inadecuado puede dañar las armaduras internas y retrasar el recorte de pilotes. Este rompe pilotes hidráulico modular emplea cilindros sincronizados y cinceles de aleación para triturar las cabezas de pilotes in situ o prefabricadas en segundos. En obra suele ser 15–20 veces más rápido que un martillo neumático, preservando el núcleo de la cimentación y reduciendo riesgos laborales.

Funcionamiento
La herramienta aplica presión puntual concentrada mediante cinceles endurecidos para fracturar la matriz de hormigón sin cortar las armaduras de acero. Las estructuras modulares enlazadas permiten añadir o quitar eslabones para adaptar el diámetro interior a distintos tamaños de pilotes. Los cinceles se fijan con pasadores en la cabeza del cilindro y son sustituibles en obra retirando el pasador de bloqueo.

Diferencias clave

• Rompe pilotes redondo modular: Módulos circulares enlazables que ajustan el diámetro interior rápidamente para agrietar pilotes redondos (aprox. 300 mm a 2000 mm) con fuerza radial uniforme.
• Rompe pilotes cuadrado: Cilindros hidráulicos pesados de 4 vías para aplicar fuerza igual desde los cuatro lados y obtener aristas planas y limpias en secciones cuadradas prefabricadas (aprox. 300 mm a 600 mm).

Consejos operativos y en obra

• Correlacionar estrictamente el número de módulos con el diámetro del pilote; combinaciones erróneas generan empuje desigual y pueden doblar las armaduras internas.
• Tras fracturar el núcleo de hormigón, elevar el brazo de la excavadora lentamente para que la herramienta izque y libere el bloque de hormigón roto limpiamente.
• Los cinceles se reemplazan en obra en minutos sacando el pasador de bloqueo y cambiando las puntas.

Cómo emparejar el rompe pilotes con una excavadora o unidad hidráulica

• Conjuntos pequeños (3–6 eslabones): Para pilotes 300–800 mm. Caudal hidráulico típico: 25–60 L/min a 25–30 MPa; pueden funcionar con excavadoras de ~15 toneladas.
• Conjuntos medios (7–10 eslabones): Para pilotes 800–1400 mm. Caudal típico: 60–100 L/min; adecuados para excavadoras de 20–30 toneladas.
• Conjuntos grandes de gran diámetro (11–14 eslabones): Para pilotes 1400–2000 mm (puentes, ferrocarril). Requieren 100–140 L/min y funcionan mejor con centrales hidráulicas dedicadas.

Aplicaciones típicas en obra

• Líneas de alta velocidad y cimentaciones de puentes — recorte rápido de cabezas de pilotes grandes preservando armaduras.
• Pilotes marítimos y portuarios — uso con grúas o excavadoras para recorte de pilotes en entornos marinos o fluviales.
• Obras comerciales e industriales — trituración controlada de filas de pilotes prefabricados cuadrados o tubos de hormigón pretensado de alta resistencia.

Parámetros del rompe pilotes (tabla)
Module Number | PCS | 4 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18
Combination of the total weight | KG | 1600 | 2640 | 2970 | 3300 | 3630 | 3960 | 4290 | 4620 | 4950 | 5280 | 5610 | 5940
Pile diameter range | m | 400-600 | 600-800 | 800-1000 | 1000-1150 | 1150-1300 | 1300-1500 | 1500-1650 | 1650-1800 | 1800-1970 | 1970-2200 | 2200-2360 | 2360-2500
Hydraulic excavator | T | 20T-30T (small modules) | 20T-30T | 20T-30T | 30T-40T (medium modules) | 30T-40T | 30T-40T | Hydraulic system / pump station (larger sets) | Hydraulic system / pump station | Hydraulic system / pump station | Hydraulic system / pump station | Hydraulic system / pump station | Hydraulic system / pump station
Max. Thrust | 300KN
Max. Cylinder Trip | 300mm
Chisel diameter | 110mm
Single module weight | 335KG
Max. Cylinder Pressure | 300MPa
Max. Hoist Capacity | ≤500mm
Single module size | 1015*865*340mm
Machinery tonnage (recommended) | ≥20T
Location pin | Φ35

Preguntas frecuentes

• ¿El rompe pilotes dañará las armaduras internas? No — usado correctamente, el cincel fractura el hormigón sin cortar ni arrancar la armadura.
• ¿Un solo juego puede ajustarse a distintos diámetros? Sí — el diseño modular permite añadir o quitar módulos para cubrir varios diámetros.
• ¿Cómo reemplazar cinceles gastados? Están pasados con pasadores en la cabeza del cilindro; extraer el pasador de bloqueo para cambiar las puntas en obra.

Especificaciones técnicas

• Contajes de módulos disponibles: 4, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18 uds
• Peso total de montaje (ejemplos): 1600 kg (4 uds) hasta 5940 kg (18 uds)
• Rango de diámetro de pilotes: aprox. 400 mm hasta 2500 mm según el conjunto
• Portador recomendado: excavadoras desde ~15T (conjuntos pequeños) hasta centrales hidráulicas dedicadas para los conjuntos mayores; recomendación común ≥20T
• Empuje máximo: 300 kN
• Recorrido máximo del cilindro: 300 mm
• Diámetro del cincel: 110 mm
• Peso de un módulo: 335 kg
• Tamaño de un módulo: 1015 × 865 × 340 mm
• Presión máxima del cilindro: 300 MPa
• Capacidad máxima de izado (bloque de hormigón): ≤500 mm
• Diámetro del pasador de localización: Φ35
