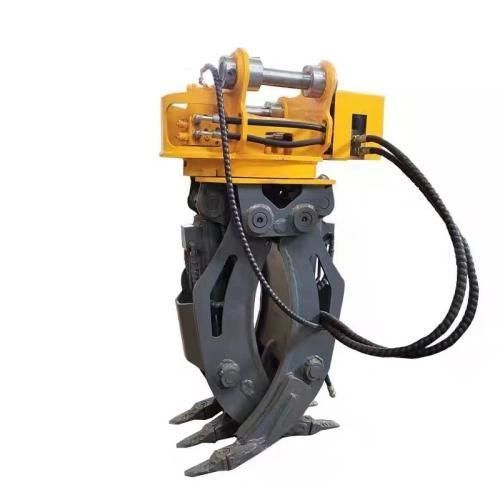

Pinza para cargador de troncos

Resumen
Montar una pinza hidráulica para troncos en una excavadora aumenta notablemente la productividad en la manipulación de madera frente a los agarradores tipo cuchara. El accesorio incorpora mordazas de aleación de alta resistencia, cilindros hidráulicos dobles y un rotador continuo de 360° para recoger troncos individuales, cargar fardos y apilar con colocación precisa, reduciendo el amarre manual y minimizando daños a la corteza y deslizamientos de troncos.

Características de diseño clave

• Mordazas de aleación de alta resistencia para agarre seguro y larga vida útil
• Cilindros hidráulicos dobles para fuerza de cierre equilibrada
• Rotador continuo 360° para colocación precisa de los troncos
• Varias tallas de modelo para ajustar a la tonelaje del portador y al caudal hidráulico

Tabla de especificaciones

• Modelo 02 | Excavadora adecuada: 4–6 Ton | Peso del accesorio: 360 kg | Apertura máxima mordazas: 1200 mm | Presión de aceite: 160 kg/cm² | Presión de ajuste: 170 kg/cm² | Caudal operativo: 30–55 L/min | Volumen cilindro: 4.0×2 Ton
• Modelo 04 | Excavadora adecuada: 7–11 Ton | Peso del accesorio: 440 kg | Apertura máxima mordazas: 1400 mm | Presión de aceite: 160 kg/cm² | Presión de ajuste: 180 kg/cm² | Caudal operativo: 50–100 L/min | Volumen cilindro: 4.5×2 Ton
• Modelo 06 | Excavadora adecuada: 12–16 Ton | Peso del accesorio: 900 kg | Apertura máxima mordazas: 1600 mm | Presión de aceite: 180 kg/cm² | Presión de ajuste: 190 kg/cm² | Caudal operativo: 90–110 L/min | Volumen cilindro: 8.0×2 Ton
• Modelo 08 | Excavadora adecuada: 17–23 Ton | Peso del accesorio: 1680 kg | Apertura máxima mordazas: 2100 mm | Presión de aceite: 180 kg/cm² | Presión de ajuste: 200 kg/cm² | Caudal operativo: 100–140 L/min | Volumen cilindro: 9.7×2 Ton
• Modelo 10 | Excavadora adecuada: 24–30 Ton | Peso del accesorio: 2130 kg | Apertura máxima mordazas: 2500 mm | Presión de aceite: 180 kg/cm² | Presión de ajuste: 210 kg/cm² | Caudal operativo: 130–170 L/min | Volumen cilindro: 12.0×2 Ton
• Modelo 14 | Excavadora adecuada: 31–40 Ton | Peso del accesorio: 2600 kg | Apertura máxima mordazas: 2800 mm | Presión de aceite: 180 kg/cm² | Presión de ajuste: 250 kg/cm² | Caudal operativo: 80–120 L/min | Volumen cilindro: 12.0×2 Ton
• Modelo 20 | Excavadora adecuada: 41–50 Ton | Peso del accesorio: 2800 kg | Apertura máxima mordazas: 2800 mm | Presión de aceite: 200 kg/cm² | Presión de ajuste: 250 kg/cm² | Caudal operativo: 80–120 L/min | Volumen cilindro: 14.0×2 Ton

Despliegues habituales en obra

• Explotación forestal y cosecha en montaña: retirada de árboles caídos y arrastre de troncos en pendientes y senderos
• Carga en aserraderos y patios de madera: clasificación de troncos por diámetro y alimentación de líneas de corte
• Despeje de terreno y tala: agarre de maleza, tocones y madera sobrante
• Plantas de pulpa y procesado de leña: manejo de troncos cortos y madera para tolvas de alimentación continuas

Consejos para el operador

• Engrase las boquillas del anillo giratorio y los bujes de pasadores de las mordazas cada mañana; intervalos cortos de engrase aumentan la vida útil de los pasadores
• Reduzca la velocidad del rotador en suelo mojado o embarrado para evitar el movimiento pendular excesivo de los troncos colgantes
• En troncos helados, cierre las mordazas completamente alrededor del tronco antes de elevar

Características / Especificaciones técnicas

• Modelos disponibles: 02, 04, 06, 08, 10, 14, 20
• Compatibilidad con portadores: 4 Ton a 50 Ton según modelo
• Aperturas máximas de mordazas: 1200 mm a 2800 mm según modelo
• Peso de los accesorios: 360 kg a 2800 kg según modelo
• Rango de presión de trabajo por modelo (160–200 kg/cm² típico)
• Caudal de aceite operativo por modelo: 30–170 L/min según tamaño
• Volumen/potencia de los cilindros por modelo (ej.: 4.0×2 Ton hasta 14.0×2 Ton)
• Rotador continuo 360° y circuitos hidráulicos dobles (separados para mordazas y rotador)
